Switch L2 inteligente optimizado para Dante y PoE+, ideal para sistemas ADECIA medianos y grandes.
Línea de productos

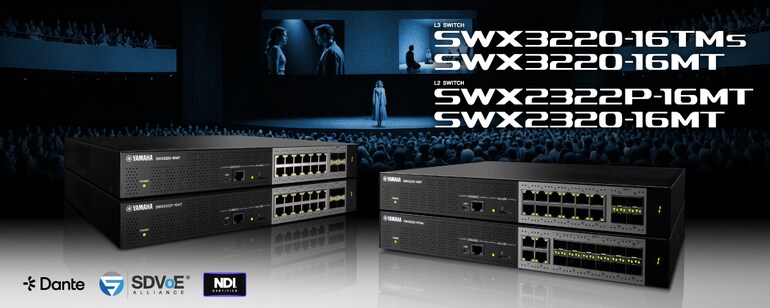

SWX3220-16TMs
Switch L3
Switch L3 estándar con 16 puertos
- 12 puertos SFP+ y 4 puertos multi-gigabit (100M/1G/2.5G/5G/10G)
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Soporta PTPv2 TC (Transparent Clock - Reloj Transparente)
- Soporta el software Yamaha LAN Monitor
SWX3220-16MT
Switch L3
Switch L3 estándar con 16 puertos
- 4 puertos SFP+ y 12 puertos multigigabit (100M/1G/2.5G/5G/10G)
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Soporta PTPv2 TC (Transparent Clock - Reloj Transparente)
- Soporta el software Yamaha LAN Monitor
SWX2322P-16MT
Switches de red
Switch PoE++ inteligente L2 con 16 puertos
- 12 puertos multi-gigabit (100M/1G/2.5G/5G/10G) con PoE++ y 4 puertos SFP+
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Compatible con IEEE 802.3bt, suministrando hasta 90 W por puerto con PoE++ (Total: 250 W)
- Soporta PTPv2 TC (Transparent Clock - Reloj Transparente)

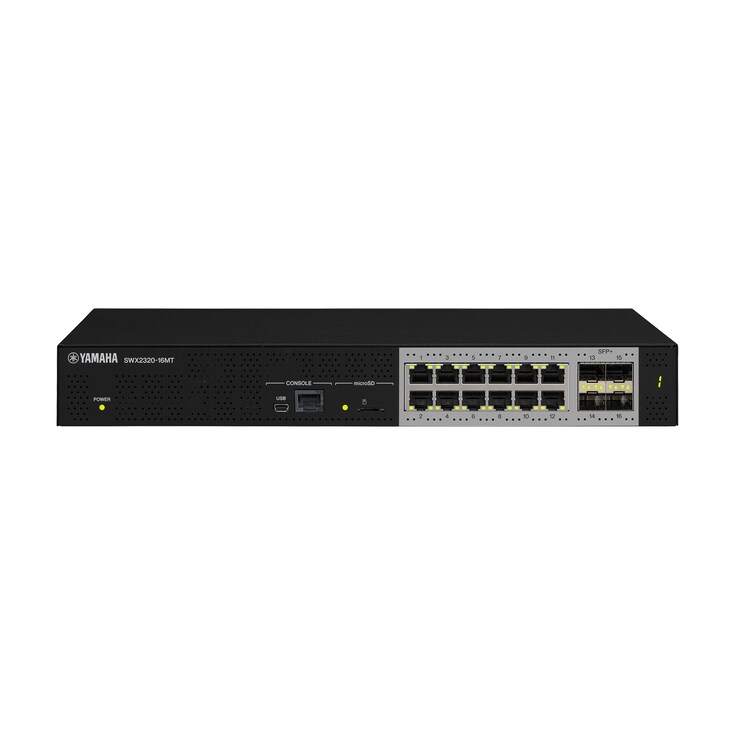

SWX2320-16MT
Switches de red
Switch L2 inteligente con 16 puertos
- Puertos disponibles: 12 puertos multi-gigabit (100M/1G/2.5G/5G/10G) y 4 puertos SFP+
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Soporta PTPv2 TC (Transparent Clock - Reloj Transparente)
- Soporta el software Yamaha LAN Monitor
Opciones
SFP-SWRT-LRSFP+ Módulo
SFP+ módulo para la red de audio de 10Gbps
- Distancia máxima de transmisión: 10 km (El rendimiento depende de la fibra óptica y los conectores)
- Cables compatibles: Fibra óptica monomodo (9/125 μm)
- Normas reglamentarias: IEEE802.3ae, 10GBASE-LR
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 1310 nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRT-SRSFP+ Módulo
SFP+ módulo para la red de audio de 10Gbps
- Distancia máxima de transmisión: OM1 (62.5/125 μm): 33 m, OM2 (50/125 μm): 82 m, OM3 (50/125 μm): 300 m, OM4 (50/125 μm): 400 m
- Cables compatibles: Fibra óptica multimodo (50/125 μm, 62.5/125 μm)
- Normas reglamentarias: IEEE802.3ae, 10GBASE-SR
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 850 nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LXMódulo SFP
Módulo SFP para interruptores de las series SWX/SWR
- Distancia máxima de transmisión: 10 km (El rendimiento depende de la fibra óptica y los conectores)
- Cables compatibles: Fibra óptica monomodo (9/125 μm)
- Normas Regulatorias: IEEE802.3z, 1000BASE-LX
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 1,310nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
SFP-SWRG-SXMódulo SFP
Módulo SFP para interruptores de las series SWX/SWR
- Distancia máxima de transmisión: 550 m (50/125 μm) / 300 m (62.5/125 μm). El rendimiento depende de la fibra óptica y los conectores.
- Cables compatibles: Fibra óptica multimodo (50/125 μm, 62.5/125 μm)
- Normas Regulatorias: IEEE802.3z, 1000BASE-SX
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 850 nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
DAC-SWRT-3M
Cable de conexión directa para la red de audio de 10Gbps
- Cable Twinax 30AWG, Pasivo
- Longitud del cable: 3 m
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Cable de conexión directa para la red de audio de 10Gbps
- Cable Twinax 30AWG, Pasivo
- Longitud del cable: 1 m
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
Características
Productos y servicios de red de Yamaha
En Yamaha, no solo hemos sido pioneros en la conexión entre instrumentos musicales y tecnologías digitales, sino también en las conexiones que enriquecen la vida de las personas a través de la infraestructura de red.
Basándonos en nuestra experiencia en el procesamiento de señales como innovadores en instrumentos electrónicos, rápidamente transferimos esas habilidades a las tecnologías de red. Durante más de 20 años, hemos desempeñado un papel vital en el desarrollo de Internet, que se ha convertido en un pilar fundamental para la sociedad moderna.
Mirando hacia el futuro, seguimos comprometidos con ofrecer servicios y soporte aún mejores para que tus conexiones sean más fluidas y prácticas que nunca. Continuamos innovando y mejorando la forma en que te conectas.
Switches de 10 Gigabit/Multigigabit para una implementación flexible en redes de alta capacidad
La mejora de las redes troncales (backbone) se ha vuelto crucial para las empresas, salas de conciertos y otras instalaciones debido a la creciente demanda de video y audio de alta calidad con baja latencia. Al introducir switches que admiten Ethernet de 10 Gigabit/Multigigabit, nuestra nueva línea crea un entorno ideal para redes troncales que requieren altas velocidades, capacidades y funcionalidades. Estos nuevos switches inteligentes L3 admiten sistemas que gestionan un mayor tráfico de medios a través de múltiples segmentos, mientras que nuestros switches L2 son perfectos para transmitir medios de audio y video de un solo segmento. Al igual que nuestros otros productos existentes, esta línea ampliada también es compatible con Yamaha LAN Monitor e incluye una gama de funciones optimizadas para sistemas Dante.
Optimización con un solo clic
Al seleccionar el perfil SDVoE en la GUI web, se actualizará automáticamente la configuración de IGMP snooping del switch con el fin de optimizarla para SDVoE.

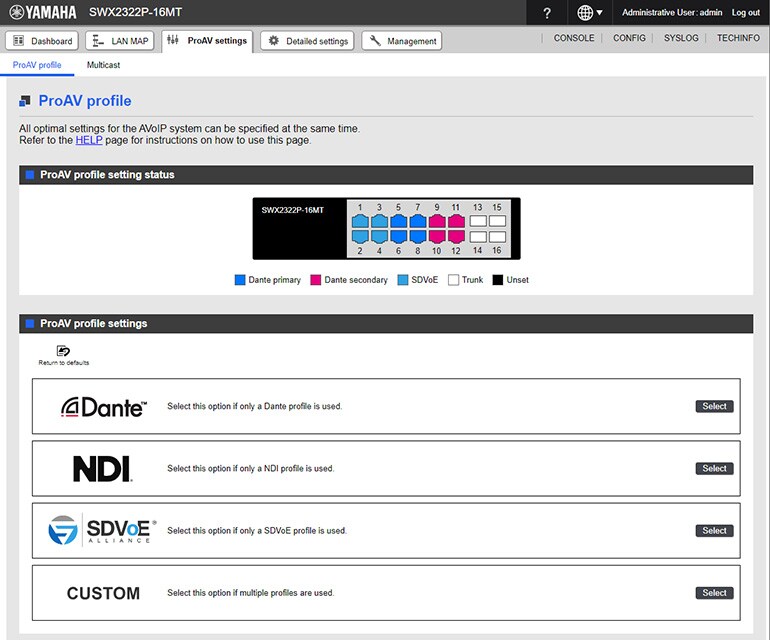

Con un solo clic, la función ProAV en la GUI web asigna sin esfuerzo ajustes a los puertos para los principales perfiles ProAV como Dante, NDI y SDVoE, facilitando más que nunca el uso de SDVoE y Dante en el mismo switch.

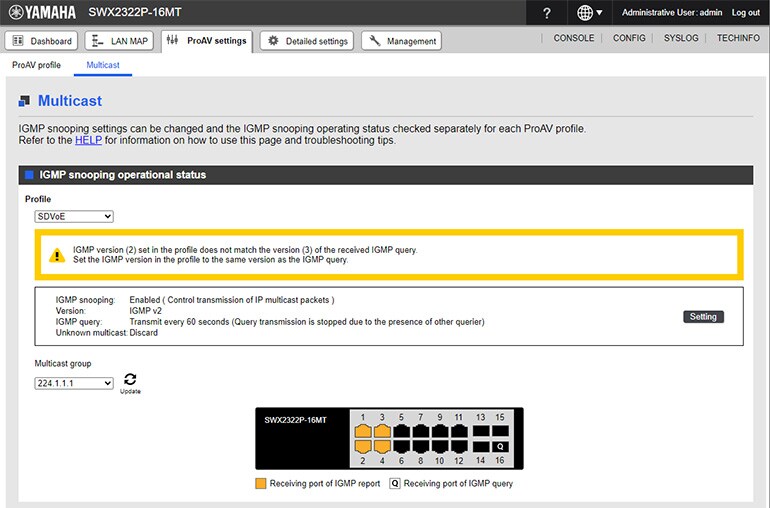

Además, la pantalla ProAV Settings en la GUI web te permite verificar rápidamente la configuración y operaciones de multicast, para una resolución de problemas más rápida y sencilla en redes ProAV.
Crea redes de alta velocidad y gran capacidad con velocidades de 10 gigabits y multigigabit
Los puertos LAN del SWX2320-16MT y el SWX3220-16MT admiten cinco velocidades (100M/1G/2.5G/5G/10Gbps) y optimizan la velocidad de la red según corresponda a los dispositivos conectados. A medida que crece la demanda de velocidad y capacidad debido al aumento de dispositivos inalámbricos, un mayor tráfico de comunicación audiovisual y el creciente acceso a archivos de gran tamaño, los switches LAN más rápidos permiten una gestión fluida de las cargas que congestionarían las redes de 1 Gbps. Las redes que ya utilizan cables Cat5e o Cat6 pueden acelerarse hasta 5 Gbps sustituyendo switches GbE por estos nuevos modelos. Las redes de 10 Gbps pueden crearse utilizando cables Cat6A con estos modelos.
-
Actualización de redes existentes
-
Construcción de redes de alta velocidad
Visibilidad de la red y gestión inteligente (Yamaha LAN Monitor)
La gestión eficaz de la red Dante depende de diversos parámetros, como el tráfico de red, el estado de los switches y la información de cada dispositivo Dante. La aplicación Yamaha LAN Monitor, específica para computadora, ofrece una vista completa en una sola pantalla de todos los parámetros necesarios cuando se utiliza con los switches de las series SWP/SWR/SWX. A este tipo de vista gráfica la llamamos "visibilidad de la red". Incluso puedes capturar una instantánea del estado normal de la red y configurar una alarma para advertirte si algún parámetro cambia, para identificar y resolver los problemas de forma rápida y sencilla. La aplicación Dante Controller también se puede iniciar desde el Yamaha LAN Monitor con un solo clic, lo que proporciona una solución total de red Dante en una sola computadora.
Gestión de seguridad inteligente
Complementando la funcionalidad VLAN incluida en las series SWX2320 y SWX3220, se encuentran las funciones de servidor RADIUS integradas. Al configurar un switch como servidor RADIUS y vincular otros switches al mismo, se puede bloquear eficazmente el acceso no autorizado a la red para mejorar la seguridad, incluso en instalaciones complejas a gran escala. La autenticación de dispositivos puede configurarse rápida y fácilmente a través de una interfaz gráfica de usuario (GUI) basada en web.

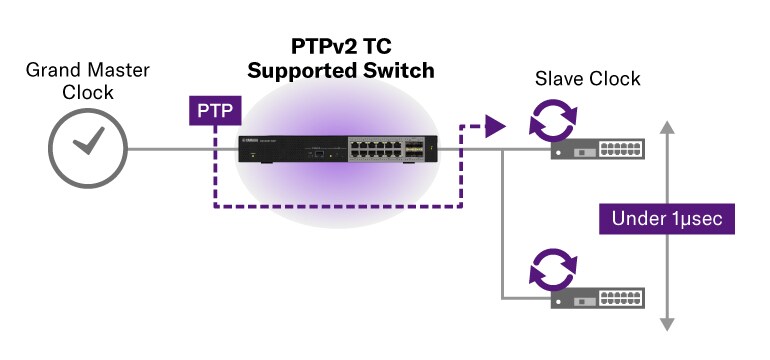

Compatibilidad con sincronización de tiempo PTPv2 TC de 1 μs o menos
Para proporcionar la sincronización de tiempo de alta precisión necesaria para la reproducción sincronizada de audio y video, así como otras aplicaciones, ahora se admite IEEE 1588 PTPv2 TC (Transparent Clock) en redes de 1 Gbps/10 Gbps. Esta función agrega datos de tiempo de retardo a los mensajes PTP a medida que pasan por los switches, lo que permite una precisión de sincronización entre dispositivos de 1 μs o menos cuando se requiere un rendimiento en tiempo real.
Opciones para el diseño e instalación de sistemas flexibles
Existen muchas opciones disponibles para las series SWR/SWX, incluyendo soportes de montaje en rack y de pared que facilitan la instalación en una gran variedad de ubicaciones, así como módulos SFP que permiten la comunicación a larga distancia para una configuración e instalación flexible del sistema general. La siguiente tabla enumera las opciones disponibles para cada modelo de los switches SWR y SWX.
| Accesorios → Switches ↓ |
SFP-SWRT-LR (Módulo SFP+) |
SFP-SWRT-SR (Módulo SFP+) |
SFP-SWRG-LX (Módulo SFP) |
SFP-SWRG-SX (Módulo SFP) |
DAC-SWRT-3M (Cable de conexión directa) |
DAC-SWRT-1M (Cable de conexión directa) |
RK-SWR (Montaje en rack) |
WK-SWR (Montaje en pared) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
*Los soportes están incluidos.
-

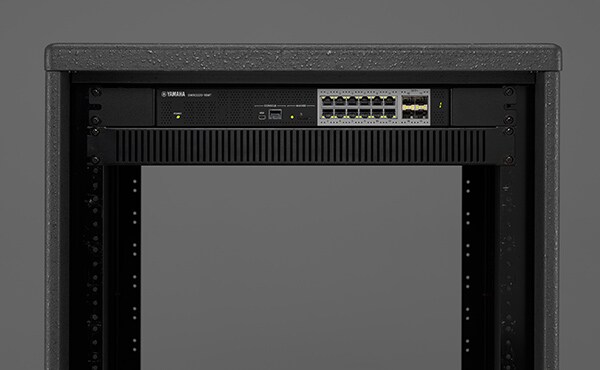

Instalación de montaje en rack (SWX3220-16MT + soporte de montaje en rack)
*Si planeas montar la unidad en un rack junto con un dispositivo que tienda a generar calor, como un amplificador, asegúrate de dejar un espacio de 1U o más entre dichos dispositivos.
-

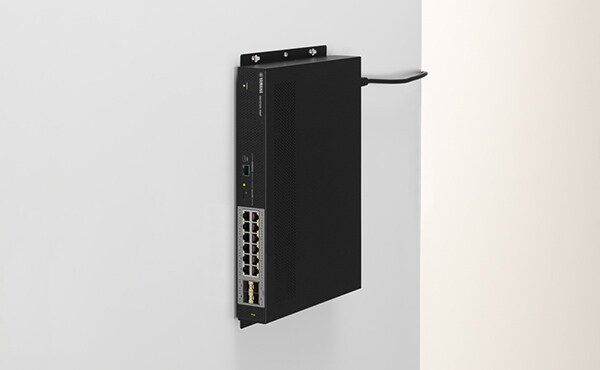

Instalación de montaje en pared (SWX2320-16MT + soporte de montaje en pared)
*Con el soporte de montaje en pared, la unidad se puede montar en la pared o en el techo a una altura de 2 m o menos
*No instalar con los puertos LAN orientados hacia arriba
Términos técnicos
¿Qué es Dante?
Dante reemplaza el pesado y costoso cableado analógico con cables LAN como CAT5e y CAT6.
Como utiliza ruteo lógico en lugar de conexiones físicas punto a punto, la red se puede configurar utilizando puertos disponibles con solo unos pocos clics.
Los sistemas con Dante también se pueden expandir fácilmente.
Además, Dante soporta configuración de redundancia, asegurando la fiabilidad en situaciones críticas.
¿Qué es SDVoE?
SDVoE (Software Defined Video over Ethernet - Video definido por software a través de Ethernet) es un estándar internacional del mercado profesional audiovisual (ProAV) para transmitir video 4K de alta definición y audio sobre redes de 10 Gigabit.
Al combinar codificadores/decodificadores SDVoE con un switch de 10 Gigabit, se pueden configurar videowalls y sistemas multivista (multi-view).
Esto brinda un soporte flexible para implementaciones de señalización digital en todo tipo de instalaciones, como aeropuertos, escuelas, instalaciones de e-sports, corporaciones, entre otras.
¿Qué significa la Certificación NDI?
Los switches de las series SWR y SWX de Yamaha fueron de los primeros productos de hardware a nivel mundial en obtener la certificación NDI en la categoría de switches de red.
Esta certificación garantiza una compatibilidad total con productos del ecosistema NDI, incluso sin requerir integración nativa de NDI. Los conmutadores Yamaha ofrecen una experiencia sencilla y una conexión de gran calidad dentro de cualquier red y flujo de trabajo NDI.
NDI (Network Device Interface - Interfaz de dispositivo de red) es un innovador estándar de conectividad de video que permite la transmisión fluida de video de alta calidad, audio y metadatos a través de redes IP. Con NDI, los dispositivos como cámaras, switches y servidores de medios en la misma red pueden descubrirse y conectarse automáticamente entre sí, eliminando configuraciones complejas y cableado dedicado.
Esta norma de conectividad permite a los productores acceder y utilizar un número prácticamente ilimitado de fuentes de video dentro de su red, y mejora significativamente la flexibilidad y escalabilidad de los flujos de trabajo de las producciones en vivo. Ya sea para eventos en vivo, transmisiones o postproducción, NDI transforma la producción de video tradicional al integrar sin problemas todas las fuentes en la red.
NDI® es una marca registrada de Vizrt NDI AB.
Sistemas
Modelo PoE++

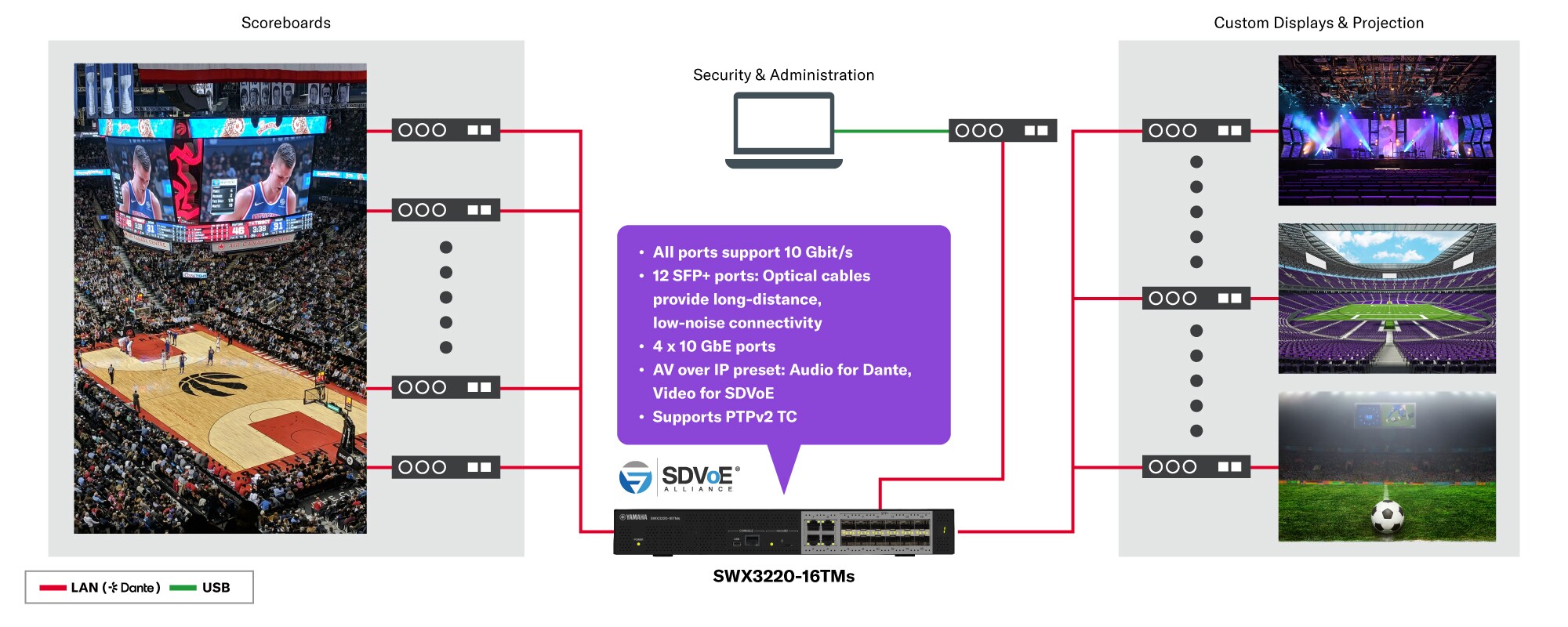

Modelo con múltiples SFP+
