Serie R (AD/DA): 2ª Generación

Línea de productos

Rio3224-D2I/O Rack

Este rack de E/S de alta capacidad y alto rendimiento es compatible con las consolas de las series CL y QL de Yamaha, así como con la serie RIVAGE PM. Cuenta con 32 entradas analógicas, 16 salidas analógicas y ocho salidas digitales AES/EBU. El Rio3224-D2 se conecta directamente a las redes de audio digital de Dante, lo que permite una configuración flexible del sistema. Las fuentes de alimentación duales están integradas para una alta confiabilidad, y una pantalla gráfica/de caracteres ofrece una confirmación visual fácil.

32 analog inputs and 16 outputs, and 8 digital outputs.
Redundant connections are supported with primary and secondary connectors. Daisy chain connections are also supported.
Comprehensive display and local control of gain and other parameters.
Dual power supply units are built in for high reliability.
Power consumption: 120W
Dimensions (WxHxD): 480 x 220 x 368mm (18.9" x 8.7" x 14.5")
Net Weight: 13.5 kg (29.8 lbs)

Rio1608-D2I/O Rack

Este producto requiere de un sistema de integración. Por favor, contacte con Yamaha o uno de nuestros integradores de sistemas autorizados para obtener un presupuesto.Este rack de E/S de altas prestaciones dispone de 16 entradas analógicas y 8 salidas analógicas, y es compatible con las mesas de las series CL y QL de Yamaha, además de con la serie RIVAGE PM. El Rio1608-D2 se conecta directamente a las redes Dante de audio digital, lo que permite una flexible configuración del sistema. Cuenta con dos fuentes de alimentación internas, lo que supone una alta fiabilidad, y su pantalla gráfica/de caracteres permite una fácil confirmación visual.

16 entradas analógicas + 8 salidas analógicas.
Admite conexiones redundantes con conectores primarios y secundarios. También es compatible con conexiones de cadena.
Pantalla con información completa y control local de ganancia y otros parámetros.
Lleva dos fuentes de alimentación internas para máxima fiabilidad.
Consumo eléctrico: 72 W
Dimensiones (an. x al. x pro.): 480 x 132 x 368 mm
Peso neto: 9,6 kg

Características

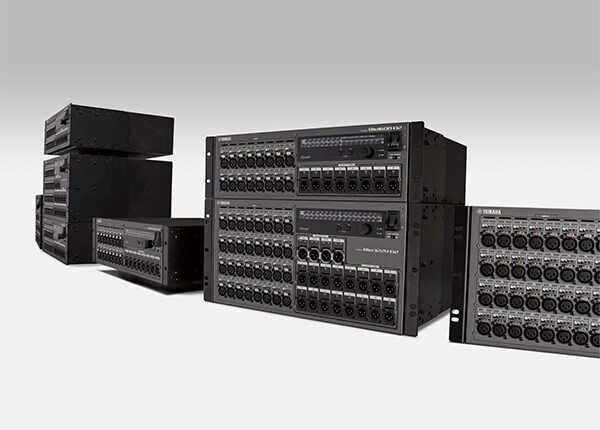

Racks de E/S listo para Dante con mejor sonido, fiabilidad y visibilidad

Los modulos de Yamaha Rio3224-D2 y Rio1608-D2 son unidades de Rack de E/S de alto rendimiento con red de audio Dante incorporada. Diseñadas y fabricadas para lograr transparencia sónica excepcional coherente con la filosofía de "sonido natural" de Yamaha, cumplen una función vital en cuanto a compatibilidad con las capacidades de rendimiento de la consola asociada, ofrecen amplia libertad para la disposición y para combinaciones de unidades múltiples y permiten redundancia de alta fiabilidad. Las unidades Rio3224-D2 y Rio1608-D2 no son solo componentes estándar para el sistema Rivage PM7, sino que también son totalmente compatibles con las consolas digitales de la serie CL y QL, ofreciendo audio y rendimiento operativo excelentes que aprovechan al máximo el potencial de interconexión mediante red con Dante.

Video de tutorial

Yamaha RIVAGE/CL/QL: Cómo pueden mejorar su sistema los nuevos racks Rio-D2

Kevin Kimmel, gerente de productos de consolas de mezcla de Yamaha Corporation of America, presenta dos nuevas unidades rack de E/S equipadas con Dante: el Rio3224-D2 y el Rio1608-D2. Estos racks de E/S se pueden utilizar con el nuevo sistema de mezcla digital RIVAGE PM7, así como con las consolas digitales de las series CL y QL actuales.

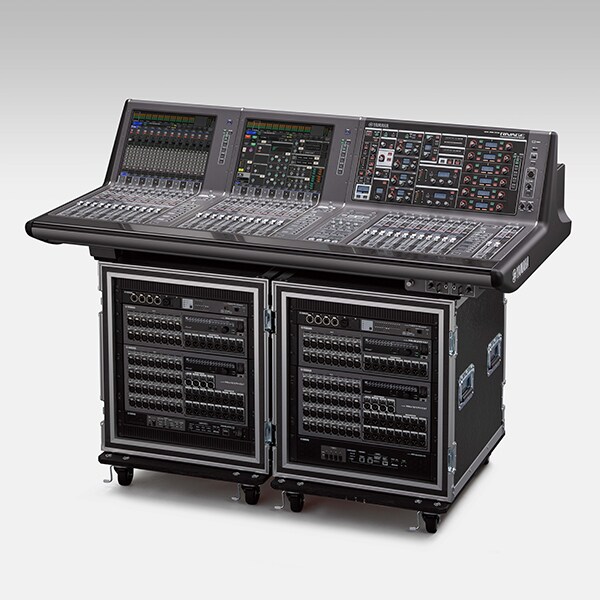

La calidad de Audio de la serie RIVAGE PM impulsa la libertad creativa

El firme enfoque de Yamaha en amplificación de sonido en vivo está totalmente heredado en las unidades de rack de E/S Rio3224-D2 y Rio1608-D2, permitiendo que el sonido del escenario se capture limpiamente y se moldee como lo requiera el ingeniero. Los circuitos analógicos desarrollados para la primera generación de racks de E/S Rio3224-D y Rio1608-D han sido revisados para brindar un sonido que representa otra evolución en el concepto del "sonido natural" de Yamaha y el rendimiento general que es verdaderamente digno del nivel de la "serie RIVAGE PM".

Protocolo de red de Dante para una configuración flexible del sistema

El protocolo de red Dante de Audinate ofrece amplia flexibilidad para los ajustes y la configuración del sistema. Con Dante, usted tiene la libertad de utilizar cualquier combinación de dispositivos que se adapte a la aplicación y colocar los dispositivos donde sean más convenientes. También permite la redundancia que puede mantener el sistema en funcionamiento incluso si se produce un problema. También está el software de Dante Controller para interconectar los dispositivos en la red.

Además de soportar el estándar AES67 de audio con interoperabilidad IP, Dante ofrece otras facilidades valiosas como Dante Device Lock para evitar la operación no autorizada y el Dante Domain Manager para la autenticación de usuario de manera más eficiente y seguridad basada en funciones.*

* Visite el sitio web de Audinate para obtener más información sobre el Dante Domain Manager.

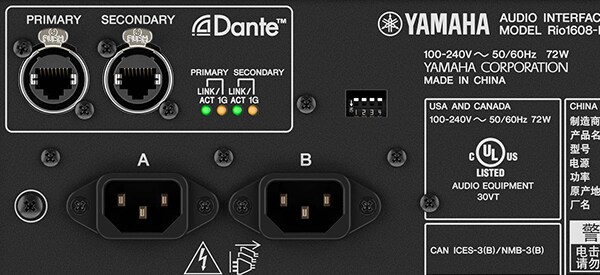

Fuentes de alimentación duales redundantes y flujo de aire mejorado, silencioso

El corte de energía eléctrica es un riesgo importante al operar cualquier dispositivo de E/S de audio. Tanto la unidad de rack de E/S Rio3224-D2 como la Rio1608-D2 incluyen unidades de alimentación dual para reducir la posibilidad de que por la pérdida de energía eléctrica haya inactividad durante un show. Si ocurre un problema con un generador, el sistema seguirá funcionando siempre que la segunda fuente de energía esté activa. El flujo de aire interior se ha rediseñado también, y se ha reducido el ruido del ventilador para un funcionamiento notablemente más silencioso.

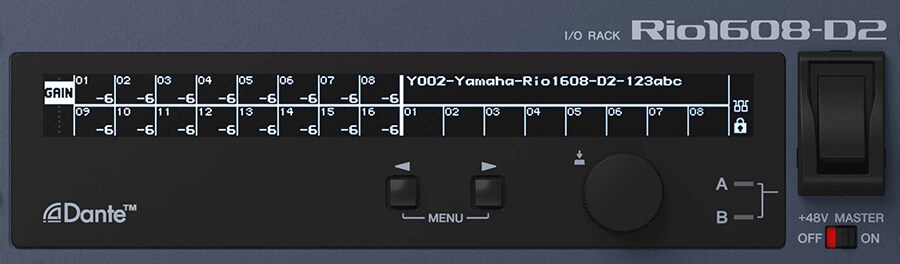

Mejoras en el control y visualización de caracteres

Otro refinamiento de las unidades Rio3224-D2 y Rio1608-D2 es la visualización de caracteres/íconos en lugar de indicadores LED básicos, lo que permite la rápida y fácil confirmación de la configuración de Dante así como ver niveles, ganancia, filtros high-pass, alimentación phantom y más. También es posible editar ganancia, filtros de paso alto (high-pass filters) y potencia phantom directamente desde la interfaz del rack de E/S e incluso bloquearlos si es necesario. También es posible la operación remota desde la aplicación de software R Remote.

Compensación digital para cambios de ganancia analógicos

Cuando se conectan varias consolas a un rack de E/S y los operadores de esas consolas realizan cambios de ganancia analógicos, los resultados pueden ser impredecibles y, por lo general, indeseables. Las Rio3224-D2 y Rio1608-D2 cuentan con una función de Compensación de ganancia que ajusta automáticamente la ganancia en el escenario digital para compensar los cambios de ganancia analógicos, asegurando que el sonido se envíe a la red a un nivel constante.

Sistemas

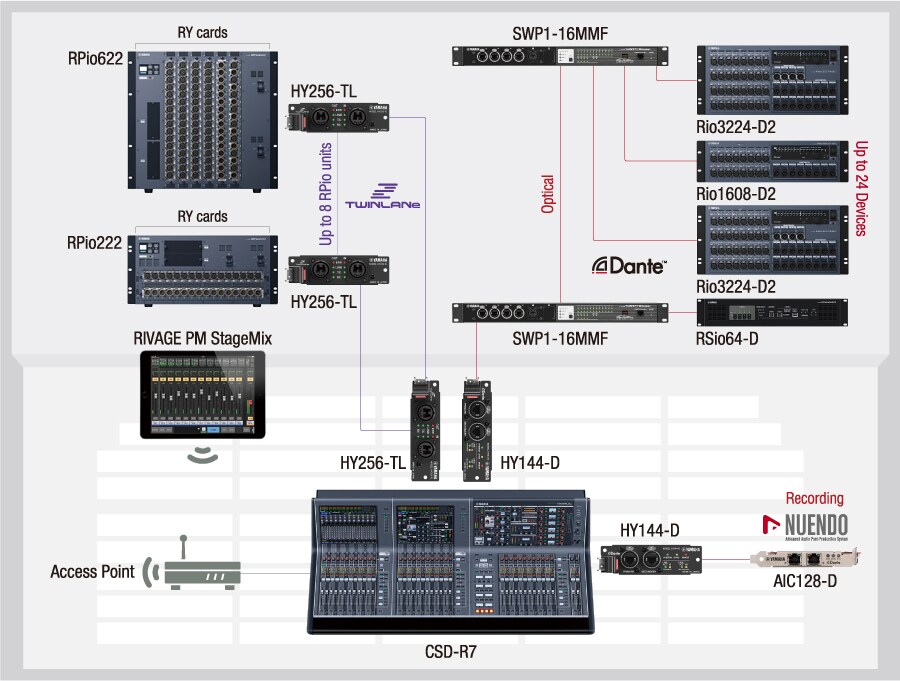

Sistema RIVAGE PM: 96 kHz, redes Dante y TWINLANe

En los sistemas RIVAGE PM es posible combinar y operar simultáneamente las unidades Rio3224-D2/Rio1608-D2 conectadas a través de Dante, y las unidades RPio622/RPio222 conectadas a través de TWINLANe. Una red Dante puede hospedar hasta 24 dispositivos Dante, incluidas las unidades Rio3224-D2/Rio1608-D2, mientras que una red TWINLANe puede conectar hasta ocho unidades RPio622/RPio222. Todo el sistema puede funcionar a 96 kHz.

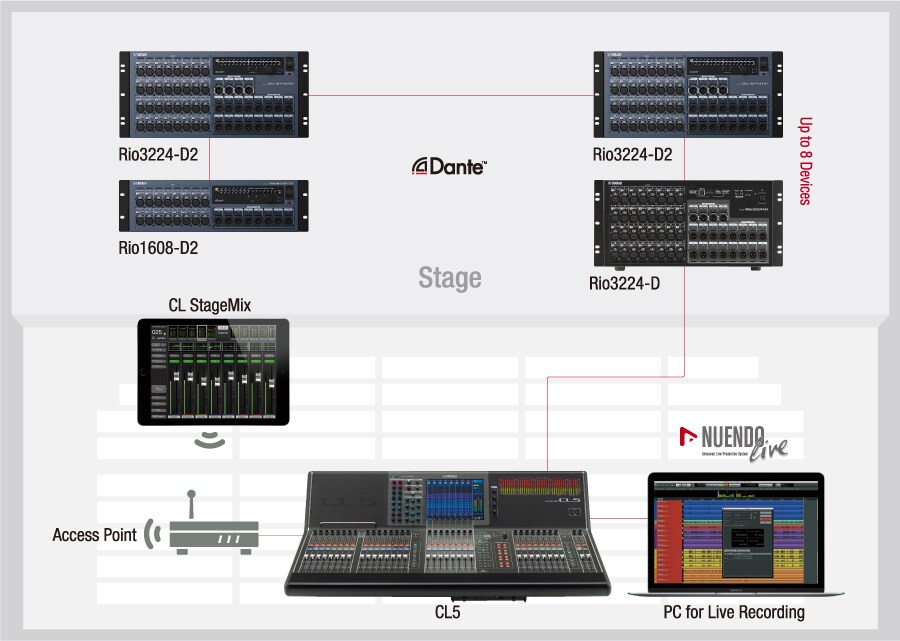

Sistema CL/QL: Compatibilidad con versiones anteriores, red flexible de Dante

Las unidades rack de E/S Rio3224-D2 y Rio1608-D2 de segunda generación se pueden usar junto con las unidades Rio3224-D y Rio1608-D de primera generación en la misma red. Además del control remoto de las consolas digitales de las series CL o QL, las unidades Rio3224-D2 y Rio1608-D2 permiten controlar numerosos parámetros directamente desde la interfaz del rack de E/S. Esto permite corregir problemas inesperados directamente desde el área del escenario, sin tener que interrumpir el flujo de trabajo de la sala principal (FOH).
