SWR2311P-10G

Línea de productos

SWR2311P-10GSwitches de red

Ajustes recomendados para facilitar que los procesos operativos de una red Dante (como QoS, EEE e IGMP Snooping) sean estables.

Puertos LAN equipados con fuentes PoE: 8(1-8)
Puertos combo LAN/SFP: 2(9, 10) (El puerto LAN y SFP son usados de manera exclusiva)
La fuente PoE cumple con IEEE 802.3at y puede suministrar hasta 30W a todos los puertos PoE
Servidor RADIUS incorporado para gestión de seguridad avanzada

Opciones

SFP-SWRG-LXMódulo SFP

Módulo SFP para interruptores de las series SWX/SWR

Distancia máxima de transmisión: 10km*
Cables Compatibles: Fibra óptica monomodo (9/125μm)
Normas Regulatorias: IEEE802.3z, 1000BASE-LX
Conector: Conector 2-prong LC
Longitud de onda óptica: 1,310nm
Disponible para los modelos SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*El desempeño del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.

SFP-SWRG-SXMódulo SFP

Módulo SFP para interruptores de las series SWX/SWR

Distancia máxima de transmisión: 550m (50/125μm) / 300m (62.5/125μm)*
Cables Compatibles: Fibra óptica multimodo (50/125μm, 62.5/125μm)
Normas Regulatorias: IEEE802.3z, 1000BASE-SX
Conector: Conector 2-prong LC
Longitud de onda óptica: 850nm
Disponible para los modelos SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*El desempeño del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.

RK-SWR

Accesorio de montaje en rack para switches de las series SWX y SWR.

Medidas: A 482.6mm x D 300mm x Al. 44mm
Peso: 1.7kg
Disponible para los modelos SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

WK-SWR

Accesorio de montaje en pared para switches de las series SWX y SWR

Medidas: A 249mm x D 3.3mm x Al. 270mm
Peso: 0.37kg
Disponible para los modelos SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
Los interruptores pueden montarse en una pared o techo con una altura de 2m o menos*
*NO instale el dispositivo con los puertos LAN mirando hacia arriba o hacia abajo.

Características

Switch de red L2 inteligente con PoE

El SWR2311P-10G es un switch L2 inteligente que puede suministrar alimentación a dispositivos compatibles con PoE en una red. Yamaha ha integrado su propia experiencia y conocimientos en los campos de las redes y el audio profesional y ha desarrollado este switch L2 optimizado para redes de audio Dante.

Interruptor L2 inteligente con función de optimización Dante y fuente de alimentación PoE

El "SWR2311P-10G" es un conmutador inteligente L2 que proporciona la funcionalidad ideal para la red de audio digital "Dante" desarrollada por Audinate Corporation y ahora se utiliza en todo el mundo, lo que permite la construcción de una red estable que simplifica la configuración y el monitoreo , administración y operación. Cuando conecta el VXL1-16P al SWR2311P-10G, los ajustes óptimos para Dante se realizan automáticamente a través de LLDP, que es un protocolo para pasar datos de administración del sistema entre un dispositivo y su dispositivo vecino. Los puertos compatibles con PoE pueden suministrar un máximo de 30W para todos los puertos simultáneamente. Puede alimentar no solo dispositivos compatibles con PoE, como el controlador de montaje en pared "MCP1" utilizado para controlar el volumen del equipo de sonido utilizado en salas de conferencias o puntos de acceso inalámbrico, y también puede proporcionar suficiente potencia para controlar incluso dispositivos que requieren PoE de salida como VXL1B-16P o VXL1W-16P.

Visión global de la red completa

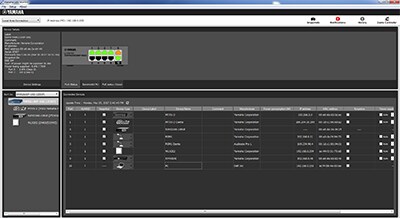

El uso del software dedicado "Yamaha LAN Monitor" permite una resolución de problemas rápida; Puede verificar el estado de la fuente de alimentación PoE, encender la fuente de alimentación PoE y utilizar la función de instantánea para informarle si se ha producido un error al detectar cualquier diferencia en el estado de la red desde que se configuró. La GUI web proporciona una gama completa de funciones de supervisión, incluida la configuración de monitorización activa / desactivada para dispositivos PoE, que le permite reiniciar el dispositivo PoE si se produce un error o informarle por correo electrónico de un error.

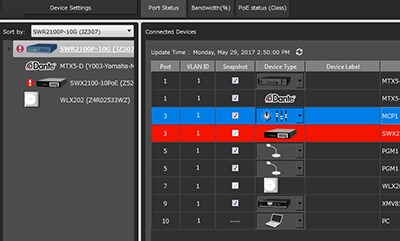

La función Snapshot (tomar una foto) ayuda a resolver los problemas con facilidad

Una vez configurada la red como se requiera, se puede ""tomar una foto"" de su estado. De este modo, el software puede después realizar un seguimiento de los ajustes y alertar si se producen cambios. Por ejemplo, se puede tomar una foto de la red durante un ensayo y después recibir una alerta si se desconecta un cable, si se apaga un dispositivo o si se hace una conexión equivocada antes de la actuación.

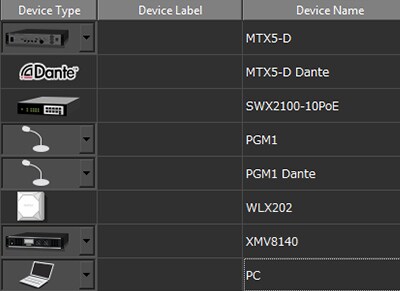

ID de dispositivo mejorada con iconos, etiquetas y comentarios

La identificación de los dispositivos conectados a un switch tan solo por su dirección MAC o IP es difícil e induce frecuentemente a errores. Los dispositivos Dante conectados se identifican por un icono Dante y también por una ID de dispositivo previamente configurada mediante el software Dante Controller. También se puede introducir información adicional, como por ejemplo la ubicación del dispositivo, en los campos de etiquetas (Label) y comentarios (Comment).

Gestión de seguridad inteligente

Aumentar la funcionalidad de la VLAN incluida en la serie SWR2310 es la función integrada del servidor RADIUS*. Configurando un switcher como servidor RADIUS y enlazando a él otros switchers, el acceso no autorizado a la red puede bloquearse de forma efectiva para mejorar la seguridad, incluso en instalaciones complejas a gran escala. La autenticación de los dispositivos se puede configurar rápida y fácilmente a través de una interfaz gráfica de usuario basada en la web.

Datos Técnicos SWR2311P-10G

Visualización de la red por medio de la función "LAN map light"

SWR2311P-10G admite la función de visualización "LAN Map Light" de WebGUI *. La configuración del switch se puede hacer en pantallas gráficas, no por entrada de comando. Al utilizar WebGUI, tiene una amplia función de monitoreo, como la configuración de monitoreo del dispositivo POE, el reinicio del dispositivo PoE en caso de problemas con el dispositivo, la configuración del correo para notificar errores, etc. Con el protocolo de comunicación patentado de Yamaha "L2MS", puede verificar las direcciones IP de los dispositivos de red de Yamaha, como SWR2311P-10G, SWR2100P series y SWP1 y los dispositivos de red conectados a ellos. Puede ser utilizado ampliamente desde el diseño del sistema hasta el mantenimiento.

* Inicie sesión en la GUI web desde Yamaha LAN Monitor. Instale Yamaha LAN Monitor por adelantado.

Ranura para tarjetas microSD

Se puede utilizar una tarjeta microSD como medio para almacenamiento de copias de seguridad de los datos acumulados en su interior, activación y actualización del firmware.

Conectividad con cable óptico

En situaciones que requieren conectar dispositivos Dante a través de distancias superiores a 100 metros, se pueden utilizar los módulos SFP de comunicación a larga distancia SFP-SWRG-SX o SFP-SWRG-LX para asegurar una comunicación fiable con mínima pérdida en la transmisión y gran resistencia al ruido electromagnético, incluso cuando las distancias son grandes.

Los accesorios opcionales aumentan la versatilidad de instalación

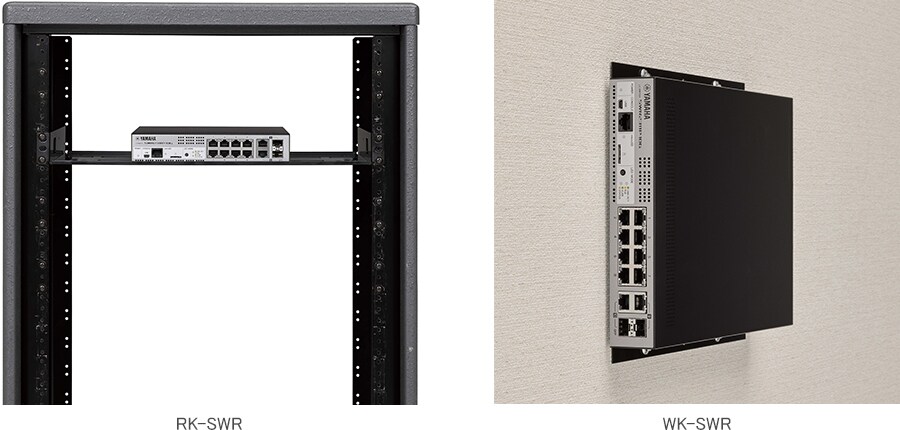

El accesorio para montaje en rack "RK-SWR" se puede utilizar para instalar la unidad en un rack de 19 pulgadas, y puede utilizar el accesorio de montaje en pared "WK-SWR" para montar la unidad en la pared (no instale con los puertos LAN hacia arriba o hacia abajo) o en el techo con una altura de 2m o menos, ampliando aún más su selección de ubicaciones de instalación.

Sistemas

Ejemplos de sistemas

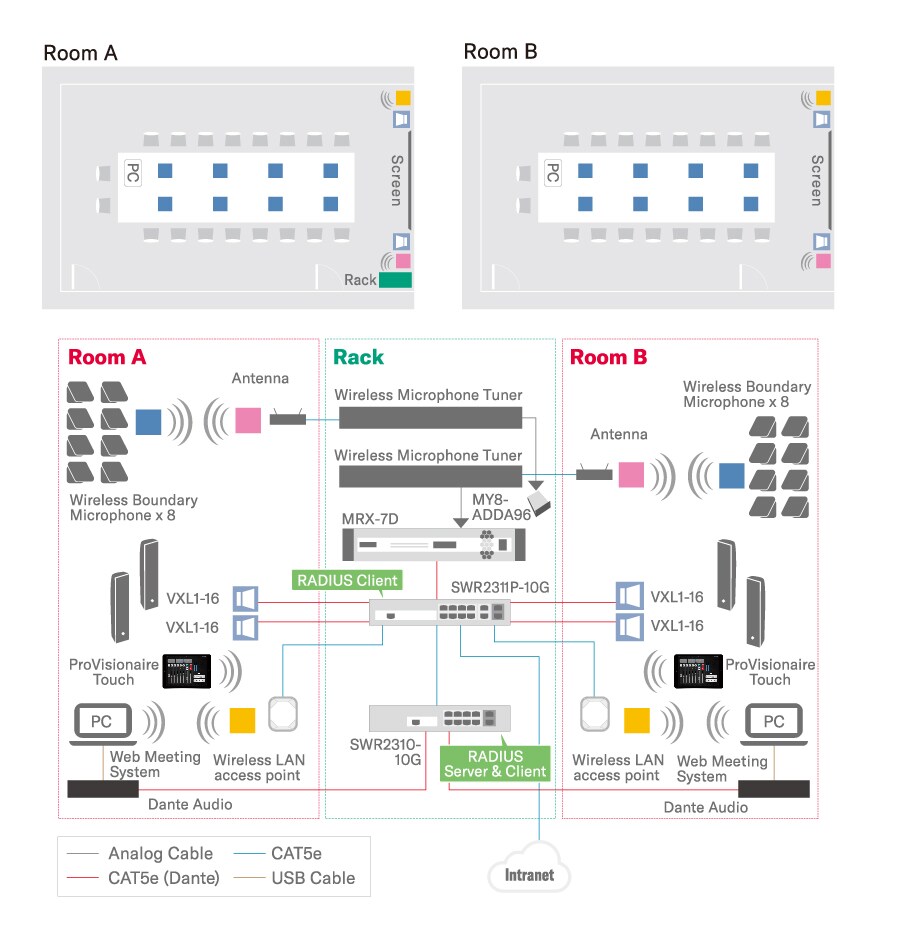

- Este sistema de ejemplo para una sala de conferencias incluye un sistema de conferencias a distancia construido alrededor de un procesador de señal digital que permite compartir conferencias en ubicaciones remotas.

- Con la conexión en red desde la entrada hasta la salida, se consigue una mejora en las prestaciones de funcionalidad operativa, desde la gestión de los cambios en los ajustes hasta la solución de problemas con un solo ordenador.

- Este sistema ha sido diseñado para proporcionar un sonido óptimo en reuniones y conferencias, gracias a la excelente proyección que proporciona el VXL1-16P, que garantiza un gran margen de volumen y una excelente claridad hasta el final de la sala.

- Al configurar un switch como servidor RADIUS y asociarlo con otros switches, se puede bloquear eficazmente el acceso no autorizado a la red para aumentar la seguridad.
