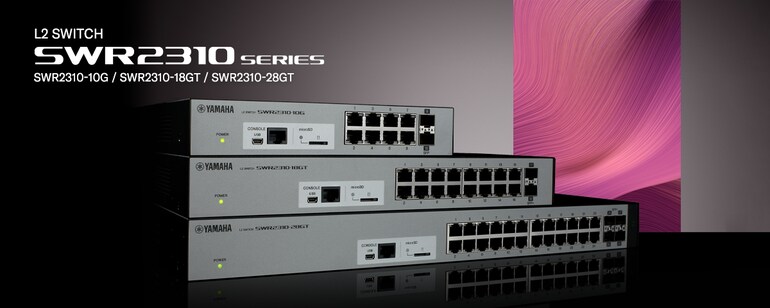

SWR2310

Línea de productos

SWR2310-28GTL2 Switch

L2 intelligent RJ45 switch with 28 ports

Available ports: 24 LAN ports and 4 SFP+ slots
In-build RADIUS server* for advanced security management
Yamaha LAN Monitor supported
*The built-in RADIUS server will be supported from the next firmware update.

SWR2310-18GTSwitches de red

Switcher L2 intelligent RJ45 con 18 puertos

Puertos disponibles: 16 puertos LAN y 2 ranuras SFP+.
Servidor RADIUS incorporado para gestión de seguridad avanzada
Yamaha LAN Monitor V1.2.6

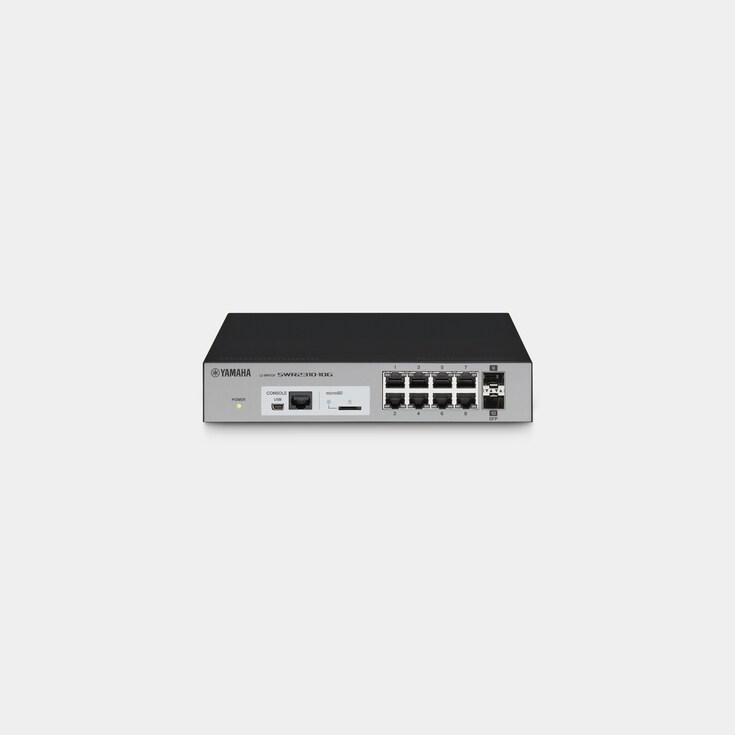

SWR2310-10GL2 Switch

L2 intelligent RJ45 switch with 10 ports

Available ports: 8 LAN ports and 2 SFP slots
In-build RADIUS server for advanced security management
Yamaha LAN Monitor supported

Opciones

SFP-SWRT-LRSFP+ Módulo

SFP+ módulo para la red de audio de 10Gbps

Distancia máxima de transmisión: 10km*
Cables Compatibles: Fibra óptica monomodo (9/125μm)
Normas reglamentarias: IEEE802.3ae, 10GBASE-LR
Conector: Conector 2-prong LC
Longitud de onda óptica: 1,310nm
Disponible para los modelos SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
*El desempeño del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.

SFP-SWRT-SRSFP+ Módulo

SFP+ módulo para la red de audio de 10Gbps

Distancia de transmisión máxima: OM1 (62.5/125μm): 33m, OM2 (50/125μm): 82m, OM3 (50/125μm): 300m, OM4 (50/125μm): 400m
Cables Compatibles: Fibra óptica multimodo (50/125μm, 62.5/125μm)
Normas reglamentarias: IEEE802.3ae, 10GBASE-SR
Conector: Conector 2-prong LC
Longitud de onda óptica: 850nm
Disponible para los modelos SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

SFP-SWRG-LXMódulo SFP

Módulo SFP para interruptores de las series SWX/SWR

Distancia máxima de transmisión: 10km*
Cables Compatibles: Fibra óptica monomodo (9/125μm)
Normas Regulatorias: IEEE802.3z, 1000BASE-LX
Conector: Conector 2-prong LC
Longitud de onda óptica: 1,310nm
Disponible para los modelos SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*El desempeño del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.

SFP-SWRG-SXMódulo SFP

Módulo SFP para interruptores de las series SWX/SWR

Distancia máxima de transmisión: 550m (50/125μm) / 300m (62.5/125μm)*
Cables Compatibles: Fibra óptica multimodo (50/125μm, 62.5/125μm)
Normas Regulatorias: IEEE802.3z, 1000BASE-SX
Conector: Conector 2-prong LC
Longitud de onda óptica: 850nm
Disponible para los modelos SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*El desempeño del producto puede no cumplir con las especificaciones si la fibra óptica o la conexión son insuficientes.

DAC-SWRT-3M

Cable de conexión directa para la red de audio de 10Gbps

Cable Twinax 30AWG, Pasivo
Longitud del cable: 3m
Disponible para los modelos SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

DAC-SWRT-1M

Cable de conexión directa para la red de audio de 10Gbps

Cable Twinax 30AWG, Pasivo
Longitud del cable: 1m
Disponible para los modelos SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

RK-SWR

Accesorio de montaje en rack para switches de las series SWX y SWR.

Medidas: A 482.6mm x D 300mm x Al. 44mm
Peso: 1.7kg
Disponible para los modelos SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

WK-SWR

Accesorio de montaje en pared para switches de las series SWX y SWR

Medidas: A 249mm x D 3.3mm x Al. 270mm
Peso: 0.37kg
Disponible para los modelos SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
Los interruptores pueden montarse en una pared o techo con una altura de 2m o menos*
*NO instale el dispositivo con los puertos LAN mirando hacia arriba o hacia abajo.

Características

Operación inteligente y segura del sistema Dante para grandes instalaciones

La línea de switchers SWR de Yamaha, con switchers L2 de alto rendimiento para instalaciones fijas, se ha ampliado para ofrecer una gama más extensa de modelos que permitan una mayor variedad de aplicaciones. Además de la funcionalidad VLAN, los nuevos SWR2310-28GT y SWR2310-18GT ofrecen un alto número de puertos y características como puertos de enlace ascendente 10G para la transmisión a larga distancia de datos multicanal de 96 kHz, lo que los convierte en opciones ideales para un funcionamiento seguro y estable de la red troncal en sistemas a gran escala. Al igual que con otros switchers SWR/SWP, el software Yamaha LAN Monitor proporciona un claro monitoreo visual del estado del sistema que facilita la configuración del sistema Dante.

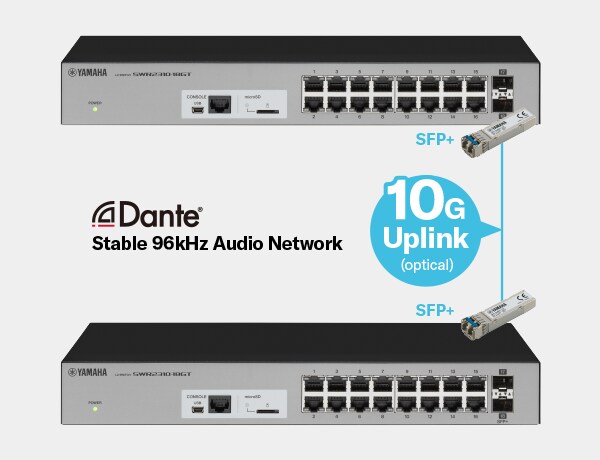

Modelos multipuerto compatibles con 10Gbps para un sólido rendimiento de la red troncal

Con un alto número de puertos y puertos de enlace ascendente de 10G que pueden utilizarse para transferir datos multicanal de 96 kHz a grandes distancias, los switchers SWR2310-28GT y SWR2310-18GT se han diseñado para soportar un funcionamiento de red seguro y estable en aplicaciones de red troncal del sistema. Los módulos enchufables en formato pequeño SFP-SWRT-SR y SFP-SWRT-LR opcionales permiten la comunicación confiable a larga distancia de múltiples canales de datos de audio de 96 kHz, hasta un máximo de 10 kilómetros con el SFP-SWRT-LR, mejorando significativamente el rendimiento, la confianza y la flexibilidad para instalaciones comerciales, teatros, estadios y otras instalaciones de gran escala.

Optimización Dante con un solo clic

Los ajustes IGMP y QoS para los switchers de la serie SWR pueden ser optimizados de forma automática para el funcionamiento de la red Dante simplemente haciendo clic en el botón "optimización Dante" en la interfaz gráfica de usuario de la web. Estos ajustes de red no son esenciales en sistemas simples, pero la configuración adecuada es fundamental para asegurar la máxima estabilidad en redes Dante más grandes.

Guía Web (Datos técnicos SWR2310)

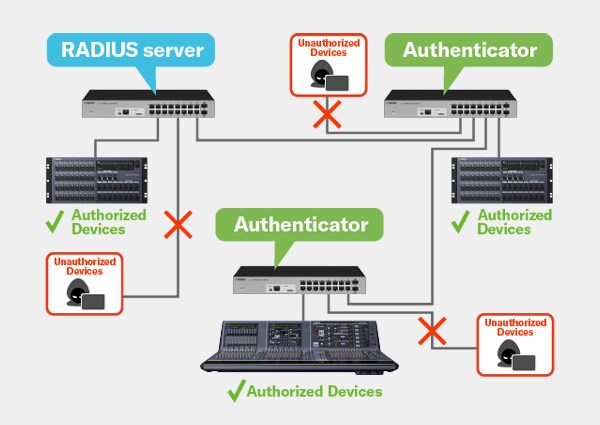

Gestión de seguridad inteligente

La función integrada de servidor RADIUS amplía la funcionalidad VLAN de la serie SWR2310. Al configurar un switch como servidor RADIUS y conectar otros switches a él, se puede bloquear eficazmente el acceso no autorizado a la red para mayor la seguridad, incluso en instalaciones complejas a gran escala. La autenticación de dispositivos se puede configurar de manera rápida y fácilmente a través de una interfaz gráfica de usuario (GUI) basada en Internet.

Guía Web (Datos técnicos SWR2310)

Visibilidad de la red y gestión inteligente (Yamaha LAN Monitor)

La gestión eficaz de la red Dante depende de diversos parámetros, como el tráfico de red, el estado de los switches y la información de cada dispositivo Dante. La aplicación Yamaha LAN Monitor, específica para computadora, ofrece una vista completa en una sola pantalla de todos los parámetros necesarios cuando se utiliza con los switches de las series SWP/SWR/SWX. A este tipo de vista gráfica la llamamos "visibilidad de la red". Incluso puedes capturar una instantánea del estado normal de la red y configurar una alarma para advertirte si algún parámetro cambia, para identificar y resolver los problemas de forma rápida y sencilla. La aplicación Dante Controller también se puede iniciar desde el Yamaha LAN Monitor con un solo clic, lo que proporciona una solución total de red Dante en una sola computadora.

Haga clic aquí para obtener más información sobre el LAN Monitor de Yamaha.

Opciones para el diseño e instalación de sistemas flexibles

Existen varias opciones disponibles para la serie SWR, incluyendo soportes de montaje en bastidor y en pared que facilitan el montaje en una variedad de lugares, y módulos SFP que permiten la comunicación a larga distancia para una configuración e instalación general flexible del sistema. En el gráfico que aparece a continuación se indican las opciones disponibles para cada modelo de switchers SWR.

Accessories → Switches ↓	SFP-SWRT-LR (SFP+ module)	SFP-SWRT-SR (SFP+ module)	SFP-SWRG-LX (SFP module)	SFP-SWRG-SX (SFP module)	DAC-SWRT-3M (Direct Attached Cable)	DAC-SWRT-1M (Direct Attached Cable)	RK-SWR (Rack-mount)	WK-SWR (Wall-mount)
SWX3220-16TMs
SWX3220-16MT
SWX2322P-16MT
SWX2320-16MT
SWX2310P-28GT
SWR2310-28GT
SWR2310-18GT
SWR2310-10G
SWR2311P-10G
SWX2210P-10G
SWR2100P-10G
SWR2100P-5G

* Los soportes para montaje en rack están incluidos en los modelos SWR2310-18GT / SWR2310-28GT

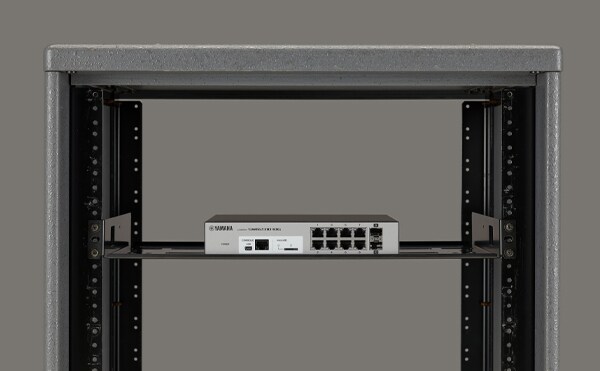

Instalación en bastidor (SWR2310-10G + RK-SWR)

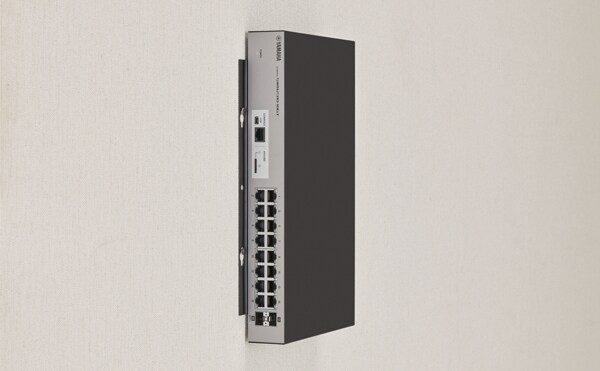

Instalación en la pared (SWR2310-18GT + WK-SWR)

* Con el WK-SWR la unidad se puede montar en la pared o el techo a una altura de 2m o menos

*NO instale el dispositivo con los puertos LAN mirando hacia arriba o hacia abajo.

Sistemas

Ejemplo de sistema

- Este sistema de ejemplo para una sala de conferencias incluye un sistema de conferencias a distancia construido alrededor de un procesador de señal digital que permite compartir conferencias en ubicaciones remotas.

- Con la conexión en red desde la entrada hasta la salida, se consigue una mejora en las prestaciones de funcionalidad operativa, desde la gestión de los cambios en los ajustes hasta la solución de problemas con un solo ordenador.

- Este sistema ha sido diseñado para proporcionar un sonido óptimo en reuniones y conferencias, gracias a la excelente proyección que proporciona el VXL1-16P, que garantiza un gran margen de volumen y una excelente claridad hasta el final de la sala.

- Al configurar un switch como servidor RADIUS y asociarlo con otros switches, se puede bloquear eficazmente el acceso no autorizado a la red para aumentar la seguridad.
