RSio64-DI/O Rack
El RSio64-D es una interfaz de audio que puede convertir entre formato Dante y Mini-YGDAI hasta un total de 64 entradas y 64 salidas.
Características
Una amplia gama de productos Mini-YGDAI en red Dante
La RSio64-D, la última incorporación a la serie R, es una interfaz de audio que puede convertir entre formatos Dante y Mini-YGDAI para hasta 64 entradas y 64 salidas. También ofrece una capacidad de enrutamiento versátil. Cuatro ranuras para tarjetas Mini-YGDAI permiten que las tarjetas para una amplia variedad de formatos de entrada/salida, así como las funciones de procesamiento, se conecten a una red Dante para sonido en vivo, transmisión, grabación, postproducción y otras aplicaciones. La RSio64-D también admite la configuración remota desde las consolas de las series CL y QL.
Compatibility cards
-
Flexibility Ready for a Wide Range of Applications
Las tarjetas Mini-YGDAI ofrecen múltiples opciones de E/S y procesamiento
Con el RSio64-D se pueden utilizar más de 30 tipos de tarjetas Mini-YGDAI. No solo se pueden usar tarjetas de E/S que manejen formatos como AES/EBU o ADAT, sino también tarjetas con capacidades de procesamiento Lake y mezcla automática Dan Dougan, entre otras posibilidades.
Conversión de frecuencia de muestreo para las cuatro ranuras Mini-YGDAI
El RSio64-D incluye siete patrones de direccionamiento de audio predeterminados para las ranuras y la red Dante. Un conmutador giratorio situado en el panel frontal permite directamente la selección de direccionamiento entre Dante/Mini-YGDAI ""uno a uno"", Mini-YGDAI/Mini-YGDAI ramificadas, u otras opciones diseñadas para para su aplicación en diversas configuraciones.
-
Reliability No interruptions

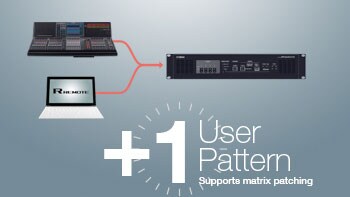

Compatible con enrutamiento de matriz desde R Remote V3 o desde una mesa de la serie CL/QL
Utilizado conjuntamente con la aplicación de software R Remote o con una mesa de las series CL o QL, admite enrutamiento de matriz, lo que da la posibilidad de configurar direccionamientos más complejos si hace falta.
Siete configuraciones generales de direccionamiento predeterminadas, incluyendo el direccionamiento entre tarjetas Mini-YGDAI
La sincronización word clock puede ser un problema cuando se interactúa entre diferentes formatos de audio. Cada ranura Mini-YGDAI incluye un convertidor de frecuencia de muestreo para que los dispositivos que operen con word clocks diferentes puedan conectarse sin causar ruido ni que haya interrupciones de señal.

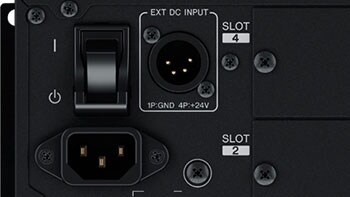

Entrada de alimentación externa para crear redundancia con dos fuentes de alimentación (EXT DC INPUT)
Además del conector de alimentación principal (AC IN), dispone de una entrada de fuente externa de tipo XLR-4-32 para corriente continua donde se puede conectar una fuente de alimentación externa de +24V DC que sirva de respaldo de seguridad a la fuente de alimentación interna principal. Además, el conector de la entrada de corriente principal cuenta con un cierre de seguridad (V-Lock) que ayuda a evitar desconexiones accidentales.

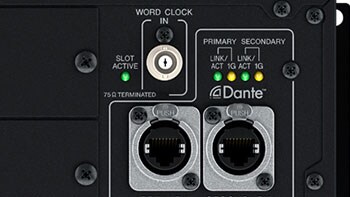

Admite redundancia Dante
La fiabilidad es excelente gracias a que también es compatible con la redundancia de red Dante primaria y secundaria, contribuyendo así conseguir a una sólida e ininterrumpible infraestructura del sistema. De este modo, una desconexión accidental de un cable o un fallo en un interruptor de red no interrumpirá el funcionamiento de la red ni la señal de audio. En los casos en que no sea necesaria la redundancia, pueden conmutarse los puertos primarios y secundarios para una conexión en cadena rápida y fácil.
Sistemas
-
With support for Yamaha's comprehensive range of Mini-YGDAI cards and seven preset routing patterns plus one user-programmable routing pattern, the RSio64-D can function as a key component in an almost unlimited variety of applications.
With support for Yamaha's comprehensive range of Mini-YGDAI cards and seven preset routing patterns plus one user-programmable routing pattern, the RSio64-D can function as a key component in an almost unlimited variety of applications.
Example 1: Interfacing to amp racks and RF receivers
With four MY16-AE AES/EBU cards installed, the AES/EBU output from RF receivers can be converted to Dante format and fed to a CL or QL series console, while the Dante signal is converted to AES/EBU for connection to digital-input power amplifiers. Sample rate converters are provided for each of the RSio64-D slots, so devices operating on different word clocks can be connected without causing signal interruptions or increasing noise.
Example 2: Lake processing 1
In this example MY8-LAKE processor cards are installed in slots 1 and 3 while MY8-DA96 cards are installed in slots 2 and 4. With this setup Dante input from a CL or QL series console can be fed to the MY8-LAKE cards and then simultaneously output via Dante, the AES/EBU outputs of the MY8-LAKE card, and the analog outputs of the MY8-DA96 card after processing.
* The RSio64-D sample rate converters cannot be used with the MY8-LAKE AES/EBU inputs. Word clock synchronization must be provided if the MY8-LAKE AES/EBU inputs are to be used.
Example 3: Lake processing 2
The RSio64-D can be used as a stand-alone Lake processor with analog and digital I/O if MY8-LAKE cards are installed in slots 1 and 3 while MY8-ADDA96 cards are installed in slots 2 and 4. This setup also allows the analog input signals to be connected to a Dante network.
* The RSio64-D sample rate converters cannot be used with the MY8-LAKE AES/EBU inputs. Word clock synchronization must be provided if the MY8-LAKE AES/EBU inputs are to be used.
Example 4: EtherSound Bridge and AVIOM
An AVIOM16/O-Y1 AVIOM card installed in slot 1 allows connection to a personal monitor system. If an MY16-ES64 EtherSound card is also installed in slot 2 while MY16-EX I/O expansion cards are installed in slots 3 and 4, it becomes possible to simultaneously convert between Dante and EtherSound. The sample rate converters provided for each RSio64-D slots allow Dante and EtherSound signals based on different word clocks to be connected without causing signal interruptions or increasing noise.
Example 5: Video I/O
Four MY8-SDI-ED embed/de-embed cards can be installed in the RSio64-D slots to provide bi-directional conversion between Dante and HD-SDI/SD-SDI signals. The sample rate converters provided for each RSio64-D slots allow devices operating on different word clocks to be connected without causing signal interruptions or increasing noise.
