Swither L3 estándar y Switcher L2 inteligente con puerto de 10 Gigabit/Multi-Gigabit para satisfacer de manera flexible las variadas necesidades de redes grandes.
Lineup

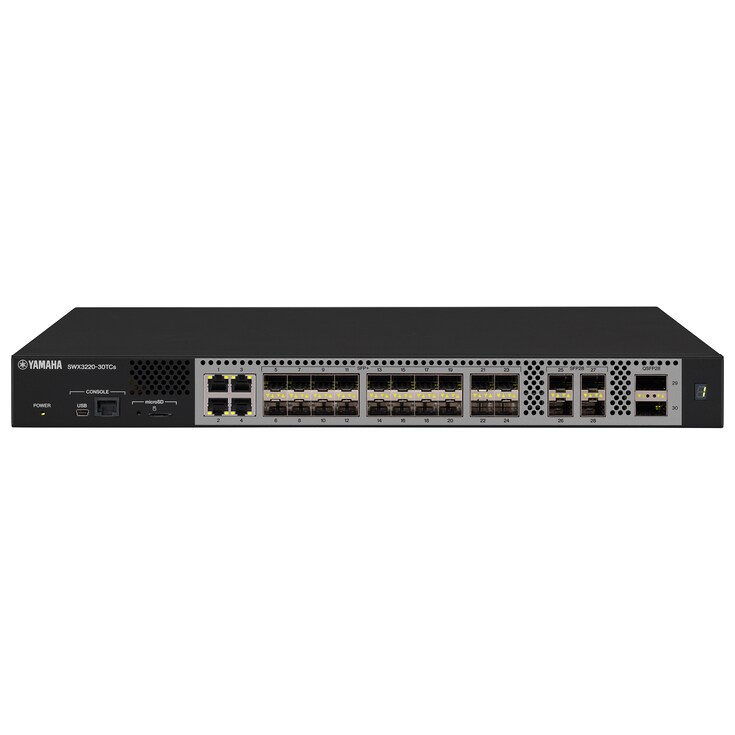

SWX3220-30TCsSwitch L3
Switch estándar L3 con 30 puertos
- 2 ranuras QSFP28, 4 ranuras SFP28, 20 ranuras SFP+ y 4 puertos multigigabit (100M / 1G / 2.5G / 5G / 10G)
- Ranuras para unidades de fuente de alimentación redundantes (intercambiables sin apagar el sistema)
- Admite PTPv2 BC (Boundary Clock) / TC (Transparent Clock)
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Soporta el software Yamaha LAN Monitor
SWX2322P-30MCSwitches de red
Switch PoE++ inteligente L2 con 30 puertos
- 2 ranuras QSFP28, 4 ranuras SFP28 y 24 puertos PoE multigigabit (100M / 1G / 2.5G / 5G / 10G)
- Compatible con IEEE 802.3bt, suministrando hasta 90 W por puerto con PoE++ (Total: 720 W)
- Soporta PTPv2 TC (Transparent Clock - Reloj Transparente)
- Servidor RADIUS integrado para una gestión de seguridad avanzada
- Soporta el software Yamaha LAN Monitor
Opciones
YPSU-550W-ACUnidad de fuente de alimentación
Unidad de fuente de alimentación redundante
- Unidad de fuente de alimentación para redundancia del sistema (intercambiable sin apagar el sistema)
- Disponible para SWX3220-30TCs

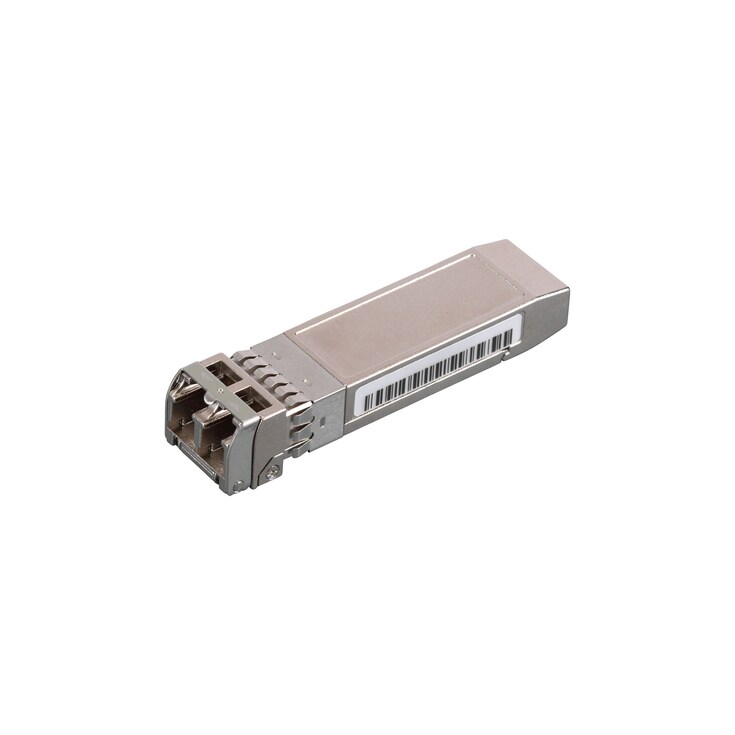

YSFP-25G-SRMódulo SFP28
Módulo SFP28 para red de 25 Gbps. Multimodo.
- Distancia máxima de transmisión: 70 m (50 μm, OM3), 100 m (50 μm, OM4)
- Cables compatibles: Fibra óptica multimodo (50/125 μm, 62.5/125 μm)
- Estándares normativos: IEEE 802.3by
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 850 nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC
YSFP-25G-LRMódulo SFP28
Módulo SFP28 para red de 25 Gbps. Monomodo.
- Distancia máxima de transmisión: 10 km (El rendimiento depende de la fibra óptica y los conectores)
- Cables compatibles: Fibra óptica monomodo (9/125 μm)
- Estándares normativos: IEEE 802.3cc
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 1310 nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC
SFP-SWRT-LRSFP+ Módulo
SFP+ módulo para la red de audio de 10Gbps
- Distancia máxima de transmisión: 10 km (El rendimiento depende de la fibra óptica y los conectores)
- Cables compatibles: Fibra óptica monomodo (9/125 μm)
- Normas reglamentarias: IEEE802.3ae, 10GBASE-LR
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 1310 nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRT-SRSFP+ Módulo
SFP+ módulo para la red de audio de 10Gbps
- Distancia máxima de transmisión: OM1 (62.5/125 μm): 33 m, OM2 (50/125 μm): 82 m, OM3 (50/125 μm): 300 m, OM4 (50/125 μm): 400 m
- Cables compatibles: Fibra óptica multimodo (50/125 μm, 62.5/125 μm)
- Normas reglamentarias: IEEE802.3ae, 10GBASE-SR
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 850 nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LXMódulo SFP
Módulo SFP para interruptores de las series SWX/SWR
- Distancia máxima de transmisión: 10 km (El rendimiento depende de la fibra óptica y los conectores)
- Cables compatibles: Fibra óptica monomodo (9/125 μm)
- Normas Regulatorias: IEEE802.3z, 1000BASE-LX
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 1,310nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
SFP-SWRG-SXMódulo SFP
Módulo SFP para interruptores de las series SWX/SWR
- Distancia máxima de transmisión: 550 m (50/125 μm) / 300 m (62.5/125 μm). El rendimiento depende de la fibra óptica y los conectores.
- Cables compatibles: Fibra óptica multimodo (50/125 μm, 62.5/125 μm)
- Normas Regulatorias: IEEE802.3z, 1000BASE-SX
- Conector: Conector 2-prong LC
- Longitud de onda óptica: 850 nm
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G

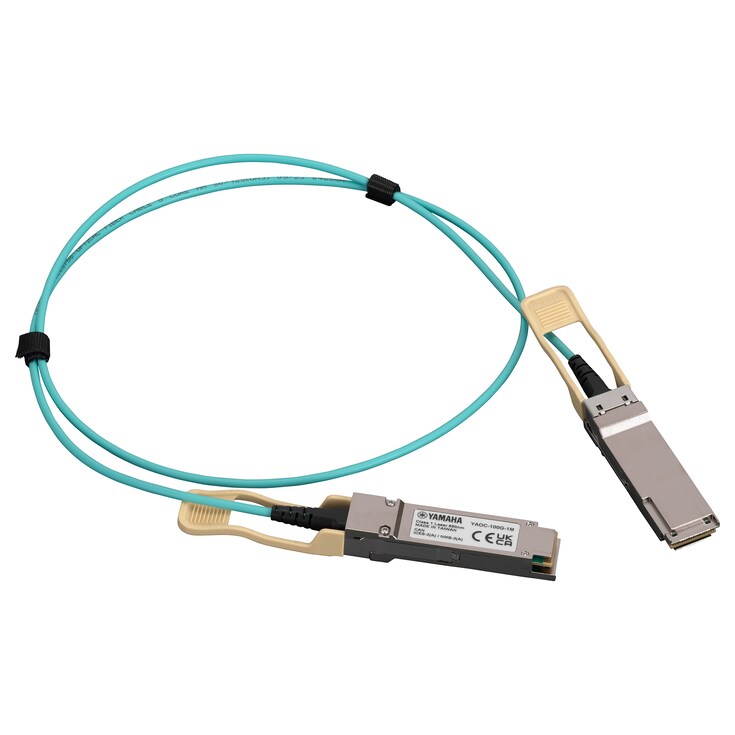

YAOC-100G-1MCable óptico activo
AOC (cable óptico activo) para red de 100 GbE
- Longitud del cable: 1 m
- Disponible para SWX3220-30TCs / SWX2322P-30MC
YAOC-25G-1MCable óptico activo
AOC (cable óptico activo) para red de 25 GbE
- Longitud del cable: 1 m
- Disponible para SWX3220-30TCs / SWX2322P-30MC
DAC-SWRT-3M
Cable de conexión directa para la red de audio de 10Gbps
- Cable Twinax 30AWG, Pasivo
- Longitud del cable: 3 m
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Cable de conexión directa para la red de audio de 10Gbps
- Cable Twinax 30AWG, Pasivo
- Longitud del cable: 1 m
- Disponible para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
Características
Productos y servicios de red de Yamaha
En Yamaha, no solo hemos sido pioneros en la conexión entre instrumentos musicales y tecnologías digitales, sino también en las conexiones que enriquecen la vida de las personas a través de la infraestructura de red.
Basándonos en nuestra experiencia en el procesamiento de señales como innovadores en instrumentos electrónicos, rápidamente transferimos esas habilidades a las tecnologías de red. Durante más de 30 años, hemos desempeñado un papel vital en el desarrollo de Internet, que se ha convertido en un pilar fundamental para la sociedad moderna.
Mirando hacia el futuro, seguimos comprometidos con ofrecer servicios y soporte aún mejores para que tus conexiones sean más fluidas y prácticas que nunca. Continuamos innovando y mejorando la forma en que te conectas.
Switch de red de 100GbE / 25GbE
Presentamos los switches de red Yamaha listos para ProAV "SWX2322P-30MC" y "SWX3220-30TCs", compatibles con conectividad de 100GbE y 25GbE.
A medida que se acelera la transición al audio y video basados en IP, los sistemas de AV exigen una infraestructura de red más rápida y flexible. Los switches de Yamaha están diseñados específicamente para entornos ProAV, combinando una operatividad intuitiva con una confiabilidad excepcional.
Son especialmente adecuados para la transmisión de alta resolución y baja latencia en recintos para el entretenimiento en vivo e instalaciones corporativas a gran escala.
Aplicaciones ideales:
Switches de red optimizados para sistemas ProAV
Diseñados específicamente para entornos AV profesionales, nuestros switches son ideales para su uso en estudios de producción de video, recintos para eventos en vivo e instalaciones de transmisión (broadcast).
Conectividad de alta capacidad y baja latencia
Admite conexiones simultáneas a múltiples codificadores y decodificadores de alta resolución, permitiendo flujos de trabajo de AV-over-IP sin interrupciones.
Despliegue flexible para recintos de eventos en vivo
Los switches pueden distribuirse entre FOH (Front of House) y las ubicaciones a un costado del escenario, permitiendo un enrutamiento de señal eficiente y una gestión de cableado simplificada.
Interoperabilidad verificada con marcas líderes
La compatibilidad ha sido probada con los principales codificadores y decodificadores de terceros, garantizando una integración confiable en diversos ecosistemas ProAV.
Optimizado para flujos de trabajo de broadcast y producción de medios
Diseñado para entornos ProAV-over-IP profesionales, este switch es ideal para estudios de transmisión (broadcast) e instalaciones de producción en vivo.
Compatibilidad con SMPTE ST 2110
Admite la transmisión basada en IP de video, audio y datos auxiliares en cumplimiento con los estándares SMPTE ST 2110, permitiendo una integración fluida en las infraestructuras de transmisión (broadcast) modernas.
Puertos de alta velocidad de 100GbE / 25GbE
Capaz de manejar flujos de video UHD 2160p60 sin comprimir, entregando un alto ancho de banda y un rendimiento de latencia ultra baja para flujos de trabajo de medios exigentes.
Compatibilidad con IEEE 1588 PTPv2
Ofrece modos Boundary Clock (disponible en modelos de Capa 3) y Transparent Clock para garantizar una sincronización de tiempo precisa entre dispositivos, algo crítico para la entrega de medios con precisión de cuadro.
Integración con Dante (PTPv1)
Soporta despliegues híbridos con redes de audio Dante, permitiendo la transmisión unificada basada en IP de señales de video y audio.

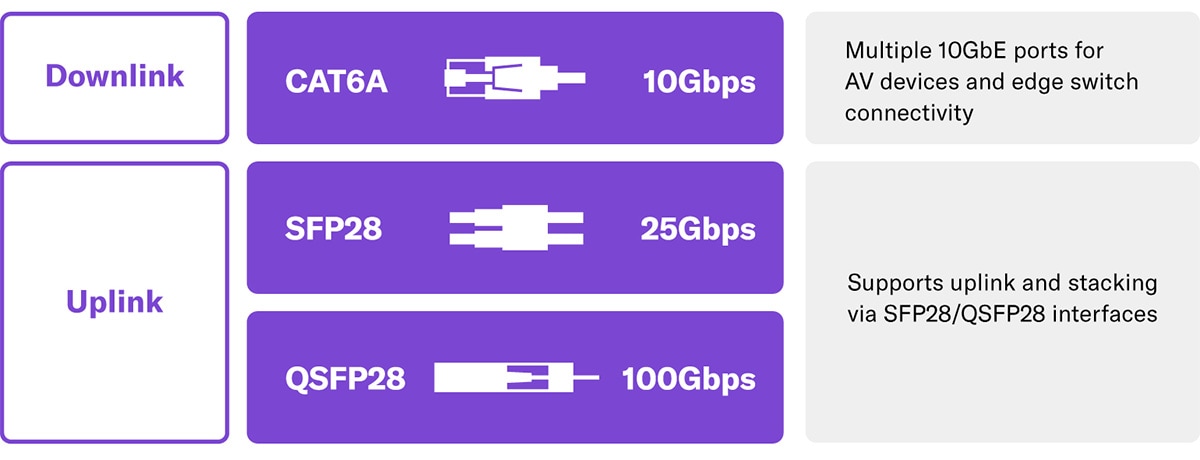

Diseño de hardware robusto para entornos profesionales
Diseñado para soportar conectividad de gran ancho de banda y baja latencia
Arquitectura de energía confiable para entornos de misión crítica
Los switches de Capa 3 estándar —SWX3220-30TCs— cuentan con un diseño de fuente de alimentación redundante con módulos intercambiables sin apagar el sistema, lo que garantiza el funcionamiento ininterrumpido de la red incluso durante fallas de energía.
Esta arquitectura es ideal para entornos de alta disponibilidad como eventos en vivo, instalaciones de transmisión (broadcast) y estudios de producción.
Además, los switches están equipados con un mecanismo de bloqueo seguro para el cable de alimentación de CA para evitar desconexiones accidentales, lo que favorece un despliegue estable y confiable en campo.

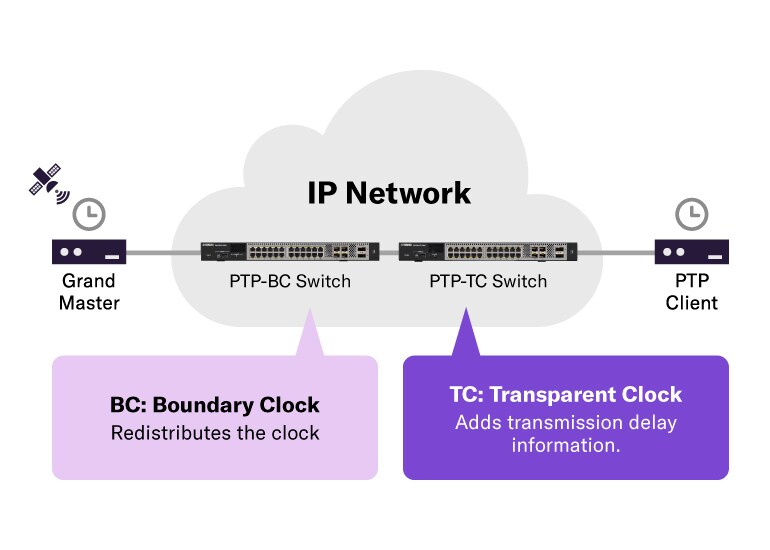

Listo para SMPTE ST 2110: potenciamos los flujos de trabajo de broadcast por IP
Totalmente compatible con SMPTE ST 2110, nuestro switch está diseñado para soportar operaciones de medios por IP profesionales en entornos de transmisión (broadcast). Compatible con IEEE 1588 PTPv2 con modos Transparent Clock (TC) y Boundary Clock (BC):
Transparent Clock (TC)
Reenvía con precisión los mensajes PTP con información de retraso de tránsito incrustada, permitiendo una sincronización de sub-microsegundos; ideal para aplicaciones AV en tiempo real en despliegues ProAV.
Boundary Clock (BC)
Termina y regenera mensajes PTP utilizando el reloj local, asegurando una sincronización de tiempo estable en topologías de red multisegmento.
Estas características convierten al switch en una potente columna vertebral para la transmisión basada en IP de video, audio y datos auxiliares en entornos ST 2110, entregando la precisión y confiabilidad requeridas para las operaciones de transmisión (broadcast) modernas.
Compatibilidad BC disponible en el modelo: SWX3220-30TCs

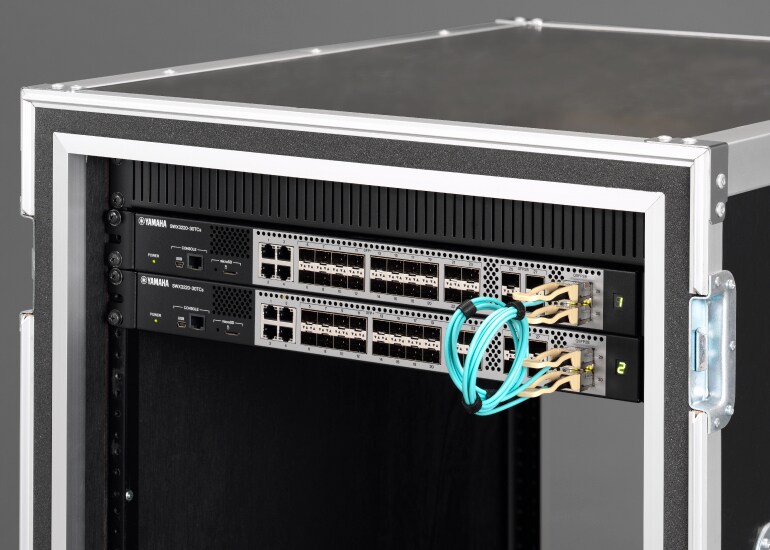

Soporte de Stacking de 100GbE: gestión unificada de unidades duales
Al conectar dos modelos de switches idénticos a través de puertos de 100GbE en una configuración LAG (Link Aggregation Group), se puede crear un enlace entre switches de alta capacidad de hasta 200GbE.
Esta capacidad de apilamiento (stacking) permite gestionar las dos unidades como un único switch lógico, duplicando efectivamente el conteo de puertos disponibles; ideal para implementaciones a gran escala donde la densidad de puertos y el control centralizado son críticos.
Esta función agiliza las operaciones, reduce la carga de configuración y mejora la escalabilidad para entornos ProAV exigentes.
Compatible con el firmware lanzado en enero de 2026 o posterior.
Configuración fácil para una implementación rápida
Configuración de GUI intuitiva compatible con los perfiles ST 2110 e IPMX
Diseñado para el mercado ProAV, nuestro switch cuenta con una configuración de perfiles mejorada y adaptada a los flujos de trabajo profesionales de medios sobre IP.
Los nuevos perfiles compatibles con SMPTE ST 2110 e IPMX permiten una transmisión precisa y de baja latencia de video, audio y datos de control, garantizando un rendimiento óptimo en entornos AV exigentes.
La interfaz de configuración basada en GUI permite que incluso los instaladores que no son especialistas en TI configuren el switch con facilidad.
Los parámetros de red complejos se abstraen en ajustes preestablecidos intuitivos, lo que permite una implementación rápida y una operación estable sin requerir conocimientos técnicos profundos.

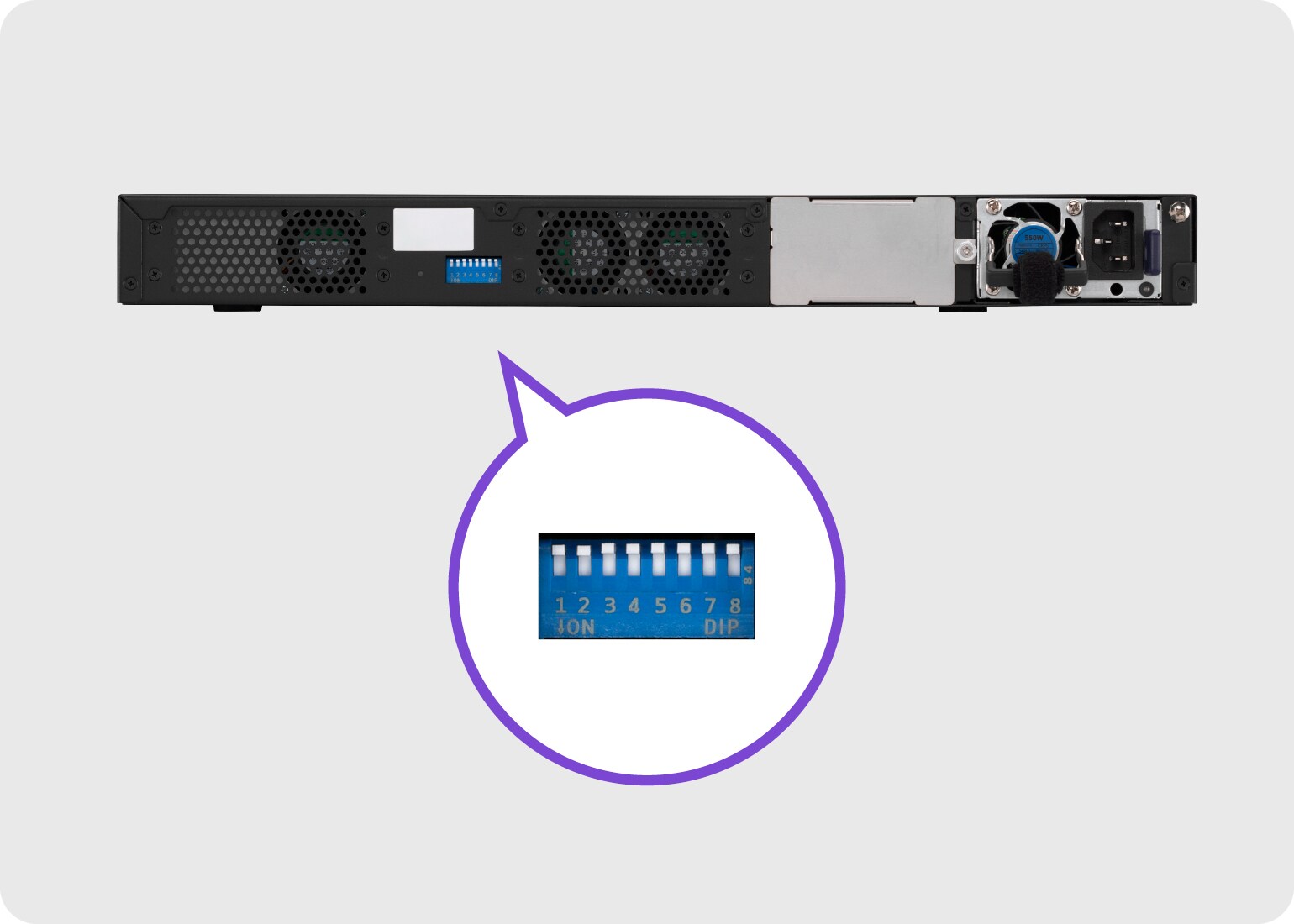

Configuración sin PC mediante interruptores DIP
No se requiere PC ni acceso remoto: la configuración en el sitio es rápida y sin complicaciones.
Con los interruptores DIP ubicados en el panel posterior, los instaladores pueden aplicar instantáneamente los ajustes óptimos del switch adaptados a perfiles ProAV específicos.
Este enfoque simplificado reduce la complejidad de la configuración, minimiza el tiempo de implementación y permite a los técnicos de campo responder de manera rápida y flexible en entornos dinámicos.
Gestión de red simplificada y solución rápida de problemas
Monitoreo visual de multidifusión e información de ancho de banda en tiempo real
La interfaz de configuración ProAV proporciona una vista clara y rápida de la actividad y los ajustes de multidifusión (multicast). Los problemas comunes, como fallas en el registro de grupos, tráfico excesivo o parámetros IGMP mal configurados, pueden identificarse rápidamente a través de la GUI, lo que permite resolver problemas rápida y eficazmente en el sitio.
Simultáneamente, el panel (dashboard) del switch muestra el uso del ancho de banda en tiempo real en formatos de gráficos intuitivos. Esta información visual sobre las tendencias de carga de la red respalda una operación estable y permite una intervención temprana antes de que ocurra una degradación del rendimiento.
Visibilidad de la red y gestión inteligente (Yamaha LAN Monitor)
La gestión eficaz de la red Dante depende de diversos parámetros, como el tráfico de red, el estado de los switches y la información de cada dispositivo Dante. La aplicación Yamaha LAN Monitor, específica para computadora, ofrece una vista completa en una sola pantalla de todos los parámetros necesarios cuando se utiliza con los switches de las series SWP/SWR/SWX. A este tipo de vista gráfica la llamamos "visibilidad de la red". Incluso puedes capturar una instantánea del estado normal de la red y configurar una alarma para advertirte si algún parámetro cambia, para identificar y resolver los problemas de forma rápida y sencilla. La aplicación Dante Controller también se puede iniciar desde el Yamaha LAN Monitor con un solo clic, lo que proporciona una solución total de red Dante en una sola computadora.
Funciones de seguridad
Gestión de seguridad inteligente
Complementando la funcionalidad VLAN incluida en las series SWX2320 y SWX3220, se encuentran las funciones de servidor RADIUS integradas. Al configurar un switch como servidor RADIUS y vincular otros switches al mismo, se puede bloquear eficazmente el acceso no autorizado a la red para mejorar la seguridad, incluso en instalaciones complejas a gran escala. La autenticación de dispositivos puede configurarse rápida y fácilmente a través de una interfaz gráfica de usuario (GUI) basada en web.
Opciones para el diseño e instalación de sistemas flexibles
Existe una variedad de opciones disponibles, incluyendo módulos SFP que permiten la comunicación a larga distancia para una configuración e instalación de sistema general flexible. La siguiente tabla enumera las opciones disponibles para cada modelo de switch.
| Producto | Módulo SFP28 | Módulo SFP+ | Módulo SFP | Cable óptico activo | Cable de conexión directa | Unidad de fuente de alimentación | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| YSFP-25G-LR | YSFP-25G-SR | SFP-SWRT-LR | SFP-SWRT-SR | SFP-SWRG-LX | SFP-SWRG-SX | YAOC-100G-1M | YAOC-25G-1M | DAC-SWRT-3M | DAC-SWRT-1M | YPSU-550W-AC | |
| SWX3220-30TCs | Sí | Sí | Sí | Sí | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| SWX2322P-30MC | Sí | Sí | Sí | Sí | Sí | Sí | Sí | Sí | Sí | Sí | - |
-

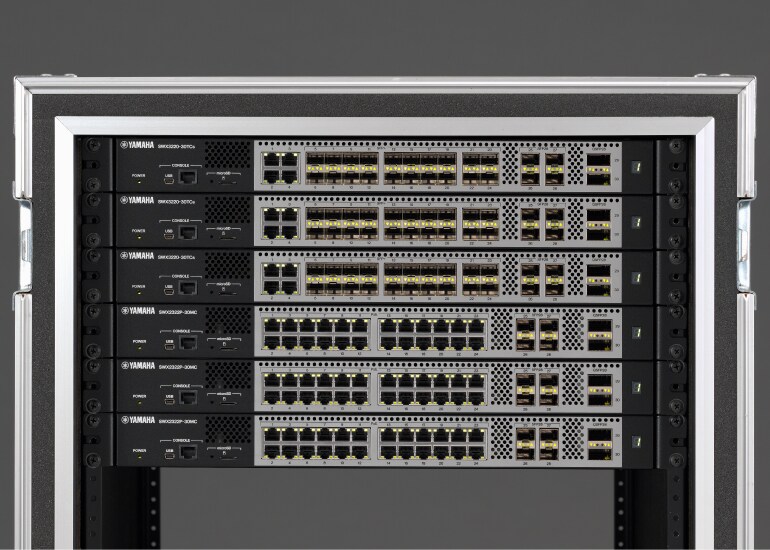

Instalación en rack
Términos técnicos
¿Qué es Dante?
Dante reemplaza el pesado y costoso cableado analógico con cables LAN como CAT5e y CAT6.
Como utiliza ruteo lógico en lugar de conexiones físicas punto a punto, la red se puede configurar utilizando puertos disponibles con solo unos pocos clics.
Los sistemas con Dante también se pueden expandir fácilmente.
Además, Dante soporta configuración de redundancia, asegurando la fiabilidad en situaciones críticas.
¿Qué es SDVoE?
SDVoE (Software Defined Video over Ethernet - Video definido por software a través de Ethernet) es un estándar internacional del mercado profesional audiovisual (ProAV) para transmitir video 4K de alta definición y audio sobre redes de 10 Gigabit.
Al combinar codificadores/decodificadores SDVoE con un switch de 10 Gigabit, se pueden configurar videowalls y sistemas multivista (multi-view).
Esto brinda un soporte flexible para implementaciones de señalización digital en todo tipo de instalaciones, como aeropuertos, escuelas, instalaciones de e-sports, corporaciones, entre otras.
¿Qué significa la Certificación NDI?
Los switches de las series SWR y SWX de Yamaha fueron de los primeros productos de hardware a nivel mundial en obtener la certificación NDI en la categoría de switches de red.
Esta certificación garantiza una compatibilidad total con productos del ecosistema NDI, incluso sin requerir integración nativa de NDI. Los conmutadores Yamaha ofrecen una experiencia sencilla y una conexión de gran calidad dentro de cualquier red y flujo de trabajo NDI.
NDI (Network Device Interface - Interfaz de dispositivo de red) es un innovador estándar de conectividad de video que permite la transmisión fluida de video de alta calidad, audio y metadatos a través de redes IP. Con NDI, los dispositivos como cámaras, switches y servidores de medios en la misma red pueden descubrirse y conectarse automáticamente entre sí, eliminando configuraciones complejas y cableado dedicado.
Esta norma de conectividad permite a los productores acceder y utilizar un número prácticamente ilimitado de fuentes de video dentro de su red, y mejora significativamente la flexibilidad y escalabilidad de los flujos de trabajo de las producciones en vivo. Ya sea para eventos en vivo, transmisiones o postproducción, NDI transforma la producción de video tradicional al integrar sin problemas todas las fuentes en la red.
NDI® es una marca registrada de Vizrt NDI AB.
¿Qué es SMPTE ST 2110?
SMPTE ST 2110 es un estándar internacional para la transmisión basada en IP de video, audio y datos auxiliares. Permite el enrutamiento y la gestión independiente de cada flujo, habilitando operaciones flexibles basadas en IP y una migración fluida desde las infraestructuras SDI tradicionales. El protocolo garantiza la sincronización precisa requerida para entornos profesionales de transmisión (broadcast) y producción. Los productos compatibles con ST 2110 se utilizan en transmisiones, producción en vivo y flujos de trabajo remotos, proporcionando alta confiabilidad y fidelidad de audio.
¿Qué es IPMX (Internet Protocol Media Experience)?
IPMX es un estándar abierto de AV-over-IP diseñado para el sector ProAV. Soporta la transmisión tanto comprimida como sin comprimir de video y audio sobre redes IP estándar con alta calidad y baja latencia. IPMX está diseñado para la interoperabilidad entre fabricantes e incluye compatibilidad con HDMI, HDCP y sincronización de precisión. Como una solución flexible y preparada para el futuro, IPMX es ideal para instituciones educativas, entornos corporativos, recintos para eventos y aplicaciones de señalización digital.
Sistemas
Ejemplos de sistemas:
Arquitectura de red optimizada para sistemas ProAV
A medida que los flujos de trabajo de video y audio migran a IP, la demanda de mayores tasas de bits (bitrates) y configuraciones de codificador/decodificador multicanal sigue creciendo, lo que resulta en un aumento del tráfico de red.
Los switches de red de Yamaha, SWX2322P-30MC y SWX3220-30TCs, están diseñados específicamente para enfrentar estos desafíos.
Soportan tanto la transmisión de segmento único mediante conmutación L2 como el enrutamiento de medios de multisegmento utilizando conmutación L3, lo que permite implementaciones AV-over-IP escalables y eficientes.
En recintos para eventos en vivo, los switches pueden distribuirse entre la sala principal (FOH - Front of House) y las ubicaciones a un costado del escenario, permitiendo un enrutamiento de señal flexible y conexiones de codificador/decodificador de alta densidad.
En instalaciones corporativas, estos switches admiten sistemas AV que abarcan múltiples pisos o departamentos, entregando una transmisión estable, de alta resolución y baja latencia en toda la red.
Soporte de Stacking de 100GbE: gestión unificada de unidades duales
Al conectar dos modelos de switches idénticos a través de puertos de 100GbE en una configuración LAG (Link Aggregation Group), se puede crear un enlace entre switches de alta capacidad de hasta 200GbE.
Incluso en implementaciones a gran escala que requieren una gran cantidad de puertos, se pueden apilar y gestionar dos switches como una sola unidad, duplicando los puertos disponibles y mejorando la eficiencia operativa.
El modelo SWX3220-30TCs es compatible con IEEE 1588 PTPv2 Boundary Clock (BC), lo que permite la construcción de entornos de sincronización de medios altamente precisos.
Esto los hace ideales para la transmisión de audio y video basada en IP en aplicaciones de transmisión (broadcast).

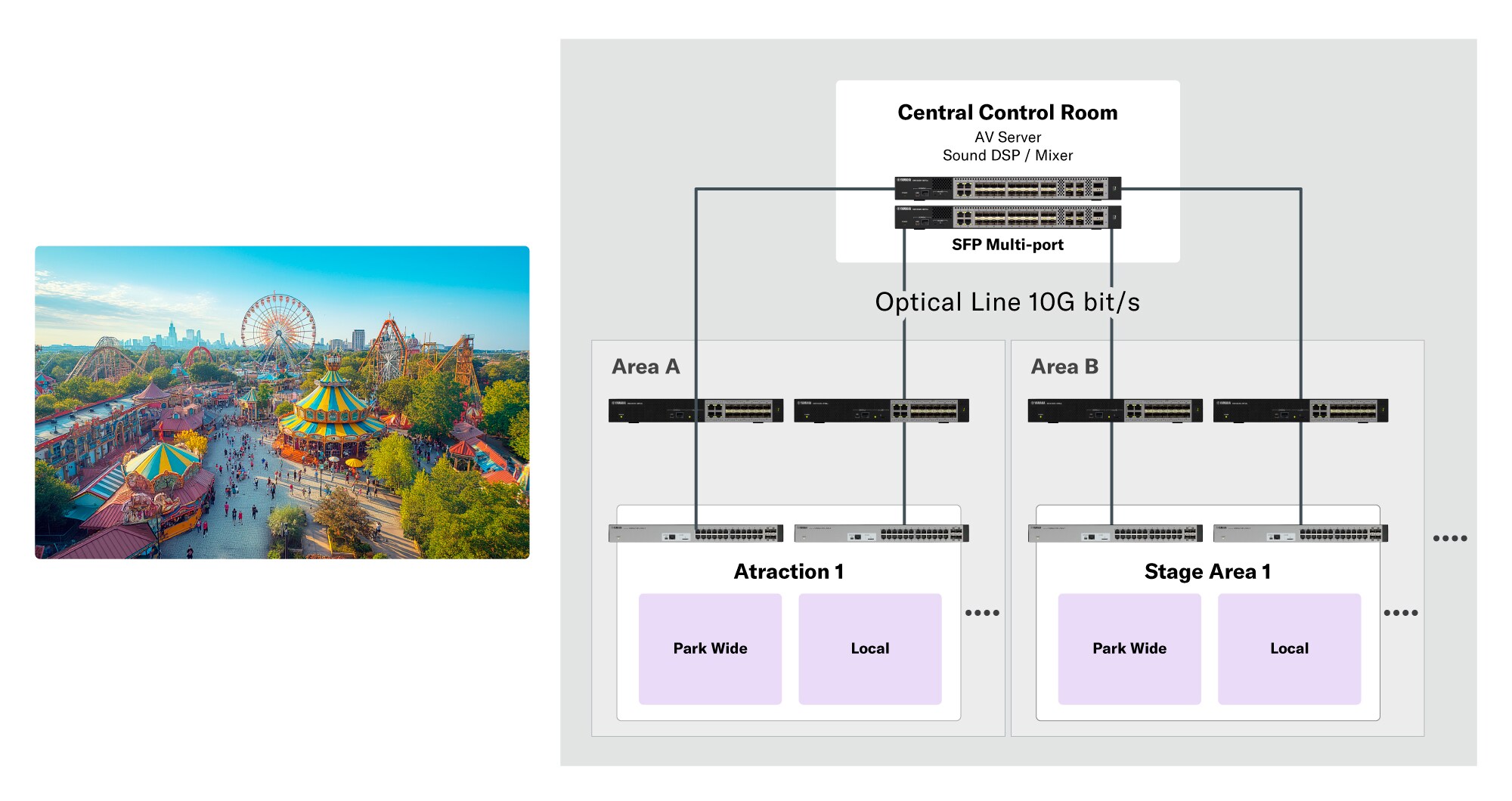

Switch de red de alta confiabilidad para instalaciones a gran escala
El "SWX3220-30TCs" está diseñado para entornos como parques de diversiones. Nuestro switch central de 10G/100G garantiza una transmisión estable y de baja latencia de señales de audio y video.
Las conexiones de fibra (SFP, etc.) proporcionan resistencia al ruido y cobertura de larga distancia, ideal para un rendimiento AV sin interrupciones en áreas extensas.
Descripción general del sistema para el mercado del entretenimiento
