Cómo elegir un switch de red
Uso con sistemas de audio Yamaha
Configuración sencilla de Dante
Optimización automática para Dante: solo conecta
Solo conecta para optimizar para Dante; no se requieren conocimientos avanzados de TI.

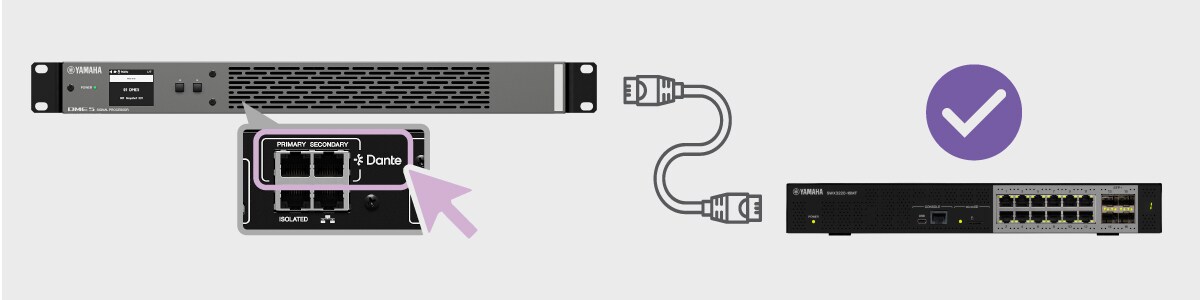

Simplemente conecta los dispositivos de audio Yamaha a un switch de red Yamaha con su configuración predeterminada de fábrica para optimizar automáticamente los ajustes para Dante. Los parámetros necesarios para Dante se aplicarán de forma automática, incluyendo QoS, IGMP Snooping, y la desactivación del Flow Control y Energy Efficient Ethernet (EEE), haciendo que la creación de una red de audio estable y confiable sea una tarea sencilla.
Notas:
- El switch Yamaha debe estar en su estado predeterminado de fábrica.
- El switch y los dispositivos de audio conectados deben ser modelos y versiones de firmware compatibles.
No se optimiza automáticamente (configuración manual)
La optimización automática no está disponible para configuraciones no compatibles; sin embargo, dichas configuraciones se pueden optimizar fácilmente para Dante de forma manual siguiendo los pasos a continuación.
Caso 1: El firmware del switch está desactualizado:
Actualiza el firmware del switch a la última versión
Descarga el firmware más reciente para el switch.
Inicia la herramienta de gestión y configuración de switches Yamaha LAN Monitor, conéctate al switch y haz clic en el botón Firmware Update para actualizar.
Después de actualizar el firmware, intenta nuevamente la optimización automática para Dante (descrita anteriormente).
Nota: Se recomienda utilizar el firmware más reciente, ya que incluye nuevas funciones y correcciones de errores.
Caso 2: El switch no está en su estado predeterminado de fábrica:
Optimización manual de Dante de forma sencilla
Con la herramienta de gestión y configuración de switches Yamaha LAN Monitor, acceda a la Web GUI del switch y selecciona "Dante" en los ajustes del ProAV Profile.
Esto aplica los ajustes de Dante automáticamente, incluyendo QoS, IGMP Snooping, y la desactivación de Flow Control y de Energy Efficient Ethernet (EEE).

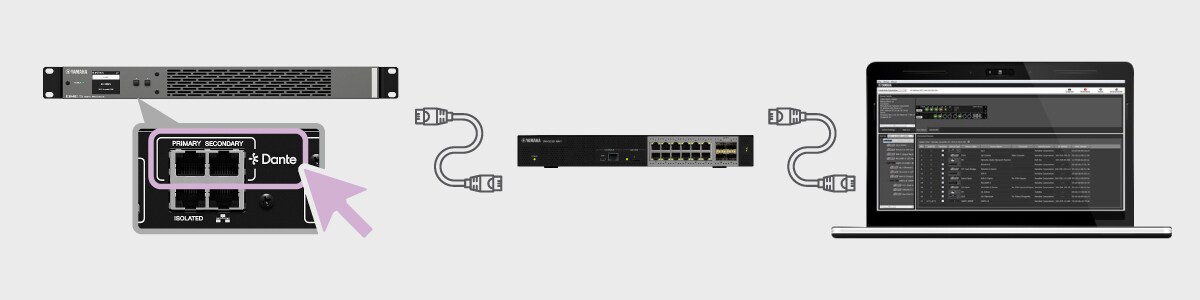

*Cuando un switch ya ha sido configurado y no está en su estado predeterminado de fábrica, los dispositivos de audio Yamaha no se optimizarán automáticamente al conectarse.
-

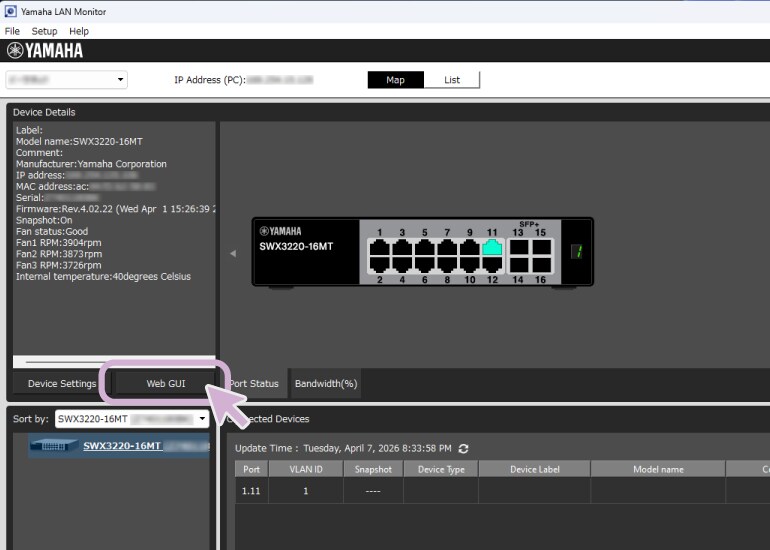

Paso 1: Inicia Yamaha LAN Monitor > Haz clic en “Web GUI”.
-

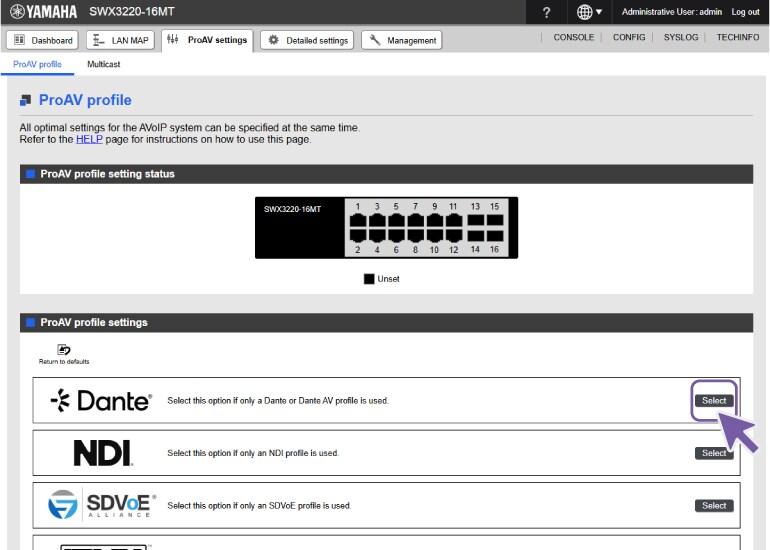

Paso 2: En la configuración de ProAV, selecciona “Dante” y haz clic en Aplicar.
-

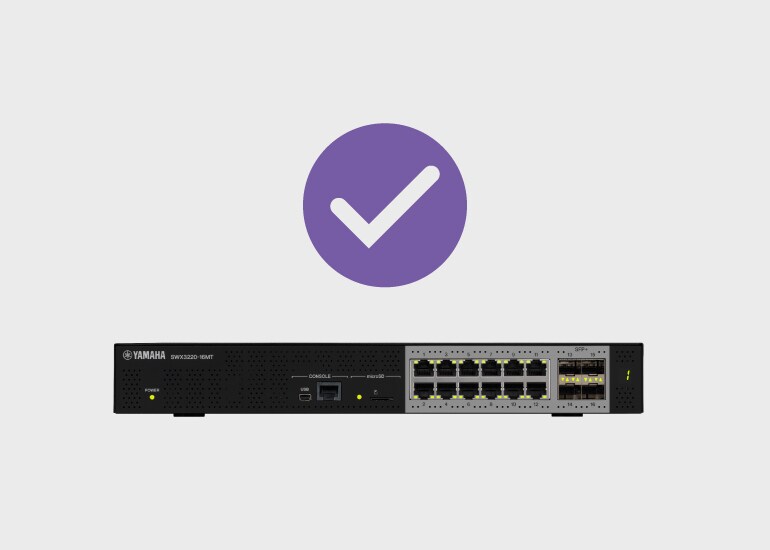

¡La optimización de Dante se ha completado!
Cómo elegir el switch adecuado para tus necesidades
1. Verifica el número de dispositivos que vas a conectar
Ejemplo: Quieres conectar ocho dispositivos.
2. Verifica si alguno de estos dispositivos es compatible con PoE
Si no vas a utilizar dispositivos PoE, continúa al Paso 3.
Si vas a utilizar dispositivos PoE, suma los requerimientos de potencia individuales de cada dispositivo.
Ejemplo: 15 W+15 W+15 W+15 W+15 W+0 W+0 W+0 W = Total 75 W
Ejemplo: Para ocho dispositivos con un requerimiento de potencia total de 75 W, el SWX2210P-10G (8 puertos PoE, presupuesto máximo de potencia PoE de 124 W) es la mejor opción.
| Número de puertos PoE | Switch administrable (Presupuesto máximo de potencia PoE) |
|---|---|
| 24 | SWX2310P-28GT (370 W) |
| 8 | SWR2311P-10G (240 W) |
| SWX2210P-10G (124 W) |
3. Si no se requiere etherCON, selecciona de la lista a continuación
Ejemplo: Para conectar ocho dispositivos, el SWR2310-10G sería la mejor opción.
| Número de puertos de enlace descendente (Downlink) | Switch administrable |
|---|---|
| 24 | SWR2310-28GT |
| 16 | SWR2310-18GT |
| 8 | SWR2310-10G |
4. Si se requiere etherCON (*Se recomienda elegir estos dispositivos cuando se espere una reconexión frecuente de cables, como en instalaciones temporales o eventos en vivo).
La serie SWP2 se recomienda para configuraciones de múltiples switches.
La serie SWP1 se recomienda para configuraciones de un solo switch.

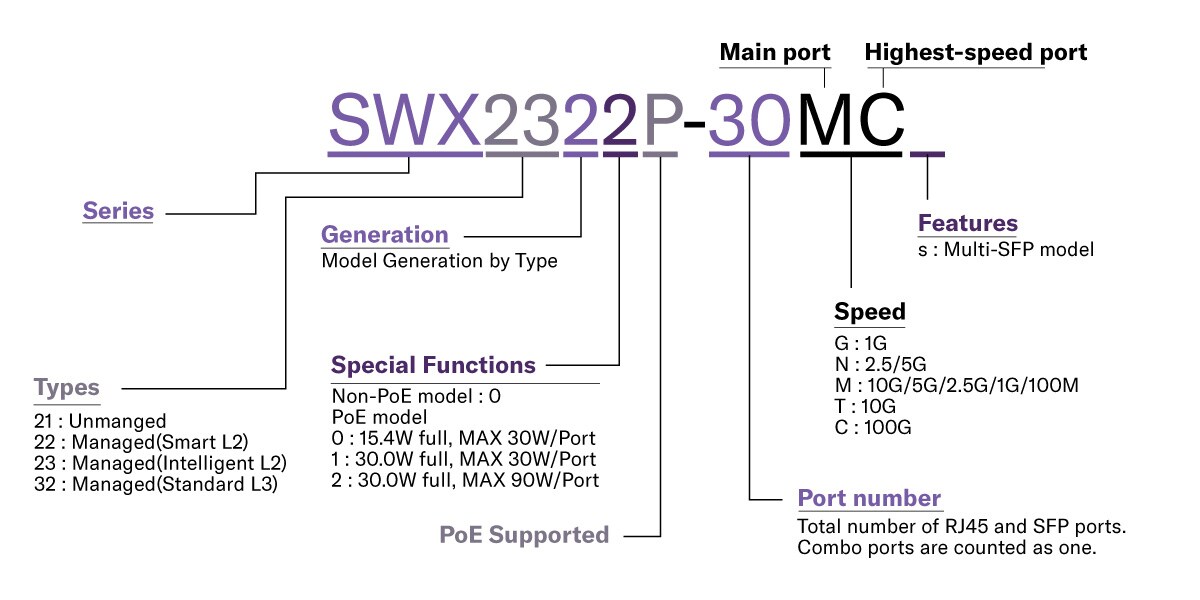

*Las siglas SMF y MMF en el número de modelo indican el tipo de fibra óptica compatible. SMF admite distancias de hasta 10 km, MMF admite hasta 300 m.
| Número de puertos PoE | Número de puertos de enlace descendente (Downlink) | |
|---|---|---|
| 10G | 10 | SWP2-10SMF (Conexión Uplink de hasta 10 km) |
| SWP2-10MMF (Conexión Uplink de hasta 300 m) | ||
| 1G | 16 | SWP1-16MMF (Conexión Uplink de hasta 300 m) |
| 8 | SWP1-8MMF (Conexión Uplink de hasta 300 m) | |
| SWP1-8 |
Lista de dispositivos compatibles con la optimización sencilla de Dante (automática)
| Categoría | Nombre del modelo | Versión de firmware del switch | Dispositivos de audio Yamaha compatibles | ||
|---|---|---|---|---|---|
| ADECIA | Serie DME | Serie XMS | |||
| RM-CR, RM-CG, RM-TT, RM-WAP, VXC2P, VXL1-16P | V3.1 o posterior | V3.1 o posterior | |||
| L3 Administrable en |
SWX3220-30TCs | Rev.4.04.01 o posterior | Sí | Sí | Sí |
| SWX3220-16TMs | Rev.4.02.16 o posterior | Sí | Sí | Sí | |
| SWX3220-16MT | |||||
| L2 Administrable en (RJ45) |
SWX2322P-30MC | Rev.2.08.01 o posterior | Sí | Sí | Sí |
| SWX2322P-16MT | Rev.2.06.16 o posterior | Sí | Sí | Sí | |
| SWX2320-16MT | Rev.2.05.16 o posterior | Sí | Sí | Sí | |
| SWX2310P-28GT | Rev.2.02.30 o posterior | Sí | Sí | Sí | |
| SWR2311P-10G | |||||
| SWR2310-28GT | Rev.2.04.17 o posterior | Sí | Sí | Sí | |
| SWR2310-18GT | |||||
| SWR2310-10G | |||||
| SWX2210P-10G | Rev.1.03.13 o posterior | Sí | Sí | Sí | |
| L2 Administrable en (etherCON) |
SWP2-10MMF | Rev.2.03.21 o posterior | Sí | Sí | Sí |
| SWP2-10SMF | No compatible | No compatible | No compatible | No compatible | |
| SWP1-16MMF | No compatible | No compatible | No compatible | No compatible | |
| SWP1-8MMF | No compatible | No compatible | No compatible | No compatible | |
| SWP1-8 | No compatible | No compatible | No compatible | No compatible | |
| L2 No administrable | SWR2100P-10G | No compatible | No compatible | No compatible | No compatible |
Lista de dispositivos compatibles con la optimización sencilla de Dante (manual)
| Categoría | Nombre del modelo | Versión de firmware del switch | Perfil ProAV |
|---|---|---|---|
| L3 Administrable en |
SWX3220-30TCs | Rev.4.04.01 o posterior | Sí |
| SWX3220-16TMs | Rev.4.02.17 or later | Sí | |
| SWX3220-16MT | |||
| L2 Administrable en (RJ45) |
SWX2322P-30MC | Rev.2.08.01 o posterior | Sí |
| SWX2322P-16MT | Rev.2.06.17 or later | Sí | |
| SWX2320-16MT | Rev.2.05.17 or later | Sí | |
| SWX2310P-28GT | Rev.2.02.31 or later | Sí | |
| SWR2311P-10G | |||
| SWR2310-28GT | Rev.2.04.18 or later | Sí | |
| SWR2310-18GT | |||
| SWR2310-10G | |||
| SWX2210P-10G | Rev.1.03.14 or later | Sí | |
| L2 Administrable en (etherCON) |
SWP2-10MMF | No | No |
| SWP2-10SMF | |||
| SWP1-16MMF | No compatible | No compatible | |
| SWP1-8MMF | No compatible | No compatible | |
| SWP1-8 | No compatible | No compatible | |
| L2 No administrable | SWR2100P-10G | No compatible | No compatible |
