Serie MA/PA

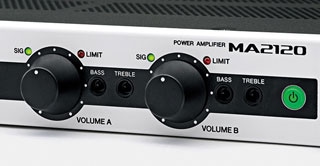

Los amplificadores de potencia de las series MA y PA ofrecen características potentes en un chasis metálico compacto y duradero. Están diseñados para una operación fácil e intuitiva que hace innecesaria la capacitación especializada o la experiencia en el uso de sistemas de audio. Por ejemplo, la perilla del volumen de salida se convertió en el foco del diseño del panel frontal, que ha mejorado la operatividad diaria y redujo la posibilidad de cometer errores. No se requiere ningún software, programación o equipo específico para la instalación o configuración. Cualquiera puede montar rápida y fácilmente un sistema que ofrece el mejor sonido posible para una amplia gama de usos.

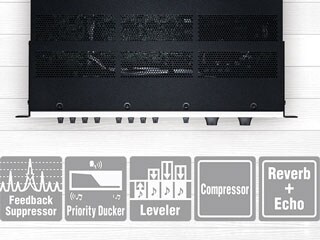

Las funciones avanzadas DSP para música de fondo y paginación están integradas a estos gabinetes notablemente compactos de amplificadores MA y PA. Tiene un supresor de retroalimentación (Feedback Suppressor) que elimina la retroalimentación molesta cuando se usa un micrófono, un reductor de prioridad (Priority Ducker) que ajusta suavemente los niveles cuando se detecta la entrada en un micrófono de anuncios, un nivelador (Leveler) que mantiene un nivel general constante independientemente de los cambios en los niveles de entrada y más. El MA2120 también cuenta con procesamiento de reverberación, eco y compresor que se pueden utilizar para mejorar el sonido y la calidad de la entrada del micrófono en una variedad de casos.

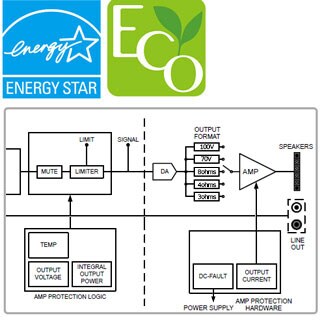

La esencia de las series MA y PA es un diseño de amplificador clase D altamente eficiente que ofrece una amplia salida a la vez que consume muy poca energía. Incluye también circuitos de protección inteligentes heredados de la serie de amplificadores de gira emblemáticos de Yamaha, que protegen eficazmente tanto el amplificador como los altavoces conectados. Diseños de enfriado natural eficiente que no requieren ventiladores y dan una alta fiabilidad, así como a un funcionamiento silencioso.

El MA2120 y el PA2120 están certificados por ENERGY STAR*, la norma de eficiencia energética reconocida internacionalmente otorgada a equipos que respetan el medio ambiente. Ambos modelos tienen una función de espera automática que reduce al mínimo el consumo de energía al cambiar automáticamente al modo de espera cuando no se detecta ninguna entrada de audio durante más de 25 minutos. El funcionamiento normal se reanuda tan pronto como se detecta la entrada de audio. Los amplificadores con eficiencia energética de las series MA/PA también están certificados como productos ecológicos de Yamaha.**

* ENERGY STAR es un programa voluntario de la Agencia de Protección Ambiental de los Estados Unidos (EPA), que ayuda a empresas y personas a ahorrar dinero y proteger el clima a través de una eficiencia energética superior.

** Los productos ecológicos de Yamaha forman parte de la iniciativa voluntaria de Yamaha dedicada al desarrollo de productos respetuosos con el medio ambiente.

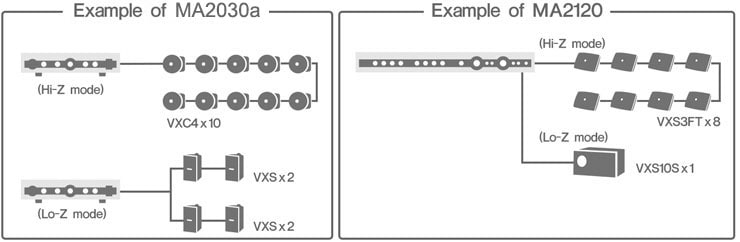

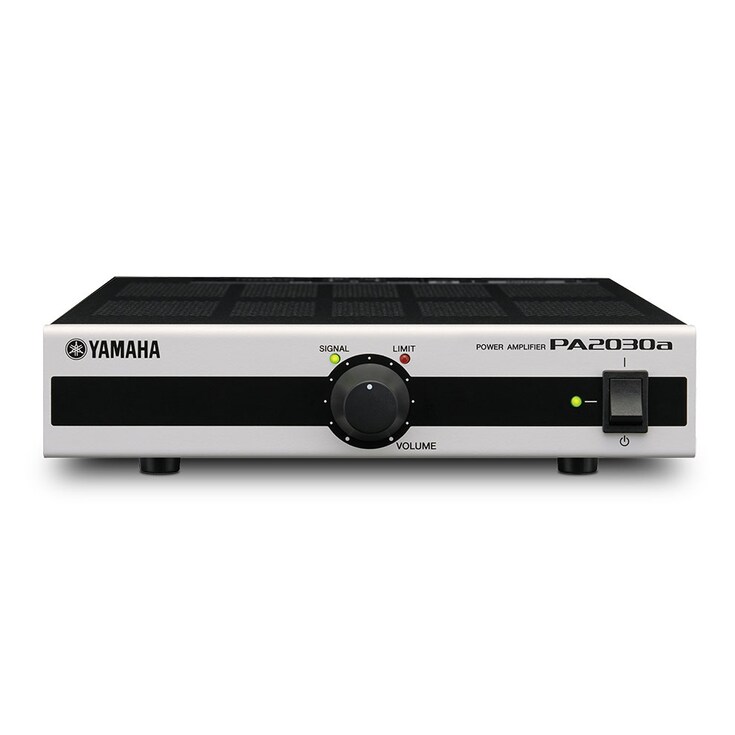

La serie MA/PA admite directamente sistemas de altavoces de baja impedancia y alta impedancia sin la necesidad de transformadores adicionales u otro hardware que pueda ocupar un valioso espacio de instalación y aumentar los costos. Cuando se utiliza para accionar un sistema de altavoces de baja impedancia de 3 Ω o superior (seleccionable en (3 Ω/4 Ω/8 Ω), los amplificadores MA2030a y PA2030a suministran hasta 30 W por canal en dos canales. Con una salida de conexión de línea de alta impedancia de 70V o 100V es un solo canal de hasta 60W. Del mismo modo, cuando se acciona un sistema de baja impedancia de 4Ω, los amplificadores MA2120 y el PA2120 entregan hasta 120W a cada uno de los dos canales de salida. Cuando se accionan en modo 3Ω/8Ω, estos amplificadores pueden entregar hasta 100W por canal. Con una conexión de línea de alta impedancia de 70V o 100V, un solo canal puede emitir hasta 200W, lo que es ideal para alimentar instalaciones de tamaño mediano. Además, dado que la serie MA/PA se puede utilizar con todos los altavoces de instalación comercial de Yamaha*, tienes la opción y flexibilidad de diseñar un sistema de sonido que cumpla con tus requisitos específicos. Como se mencionó, por ejemplo, una sola unidad de MA2120 o PA2120 puede sostener sistemas de altavoces de rango completo en modo de alta impedancia, así como un subwoofer en modo de baja impedancia. Con el MA2030a o el PA2030a que tienen un canal de salida, el sistema similar puede ser se puede armar combinando las dos unidades de amperios. * Incluye las series VXS, VXC, VS, S, NS-AW y NS-IC. La serie S, la serie NS-AW y la serie NS-IC no están disponibles en algunas regiones.

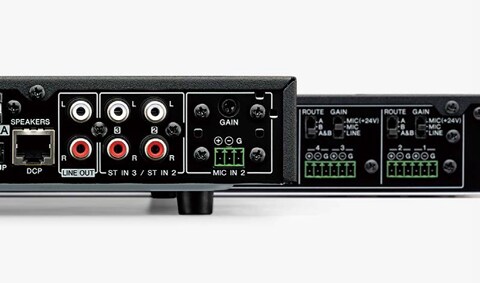

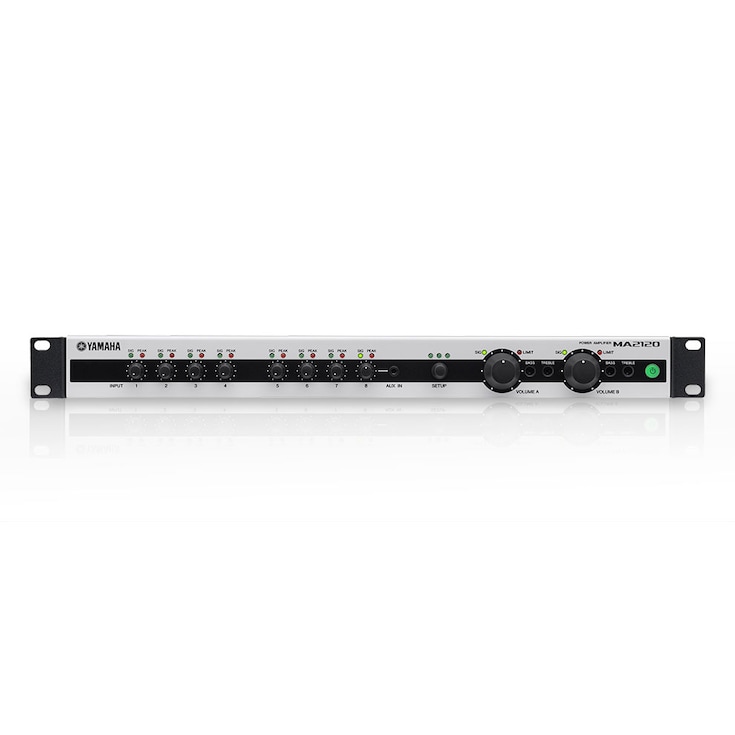

Los amplificadores de potencial consola MA2030a y MA2120 ofrecen conectividad flexible en una gama amplia de usos. El MA2030a viene equipado con dos entradas de micrófono (conector combinado XLR y Euroblock) y tres entradas estéreo (pin RCA). El conector combinado XLR en el panel frontal hace que la configuración para los eventos de conversación sea rápida y fácil. El MA2120 incluye seis entradas de micrófono/línea (Euroblock) y dos entradas estéreo (pin RCA, mini phone estéreo). Las seis entradas de micrófono tienen la función conmutable de alimentación Phantom Power de 24 V. Las entradas 5 y 6 también se pueden usar como entradas de SUMA MONO para tener más entradas.

El MA2030a tiene controles de ecualización de fuente estéreo graves y agudos. Con las perillas de ecualización del panel frontal del MA2030a, se pueden ajustar los contornos de baja y alta frecuencia de las fuentes de entrada estéreo. El ecualizador de origen también incluye una función potenciadora* que añade armónicos según sea necesario para mejorar el sonido. Con el MA2120, se puede establecer un ecualizador de salida para cada salida de canal.

Además, todos los amplificadores de las series MA/PA vienen equipados con ecualizador de altavoces que proporciona una ecualización ideal para altavoces Yamaha VXS/VXC, LPF** y HPF.

*El MA2120 tiene el ecualizador de fuente estéreo con una función de mejora para las entradas 7 y 8, y el ecualizador de fuente para las entradas 1 a 6. Además, se puede establecer un ecualizador de salida para cada salida de canal.

**MA2030a excluido

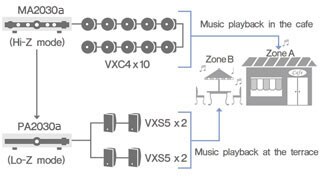

La serie MA/PA puede controlar las fuentes de entrada y los volúmenes para dos áreas separadas (zonificación de fuente/volumen). Por ejemplo, en una tienda de ropa con la sección de mujeres abajo y la sección de hombres arriba, o en un restaurante con mesas y un área de bar, se pueden reproducir diferentes músicas de fondo y anuncios a diferentes volúmenes para complementar mejor la atmósfera de cada ambiente. Debido a que el MA2120 tiene dos canales de salida, los usuarios pueden gestionar fácilmente la zonificación de fuente/volumen para dos áreas separadas con una unidad. (Consulta los ejemplos de sistema 4 y 5). Además de la zonificación de volumen, los conmutadores de RUTA del panel trasero activan la selección de la fuente de entrada para cada área. Los niveles de salida de los altavoces en ambas áreas también se pueden igualar mediante los ajustes del DIP swit. Para espacios más grandes, se puede agregar el PA2120 o PA2030a al sistema, ampliando las áreas de servicio con zonificación de volumen. Un sistema MA2030a combinado con un PA2030a puede cubrir dos áreas de servicio con zonificación de volumen. Para ejemplo, como se muestra en la imagen, la música de fondo se puede reproducir dentro de un café a un nivel de volumen bajo mientras que la misma música se reproduce a un nivel moderado en una terraza al aire libre.

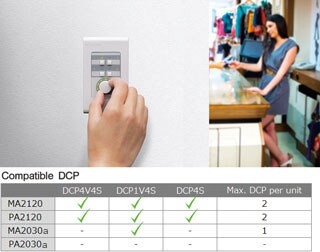

Los paneles de control DCP* opcionales permiten el control remoto del volumen, conmutación ENCENDIDO/APAGADO de micrófono y activación de timbre integrado para anuncios.

* DCP4V4S, DCP1V4S y DCP4S, hasta dos unidades en total, se pueden conectar al MA2120 y PA2120. Al MA2030a se le puede conectar una unidad DCP1V4S.

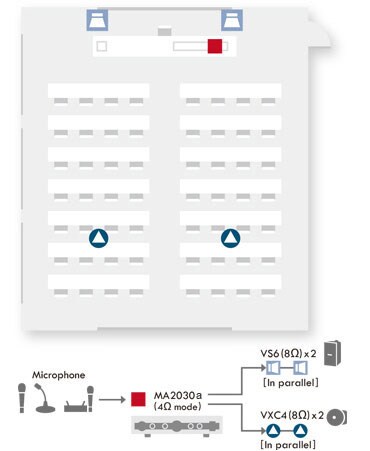

Este sistema es adecuado para su uso en aulas. El MA2030a se utiliza en modo de 4 Ω para accionar dos altavoces de montaje en superficie VS6 (8 Ω cada uno) conectados en paralelo a través de un canal y dos altavoces de techo VXC4 (8 Ω cada uno) conectados en paralelo a través del otro canal.

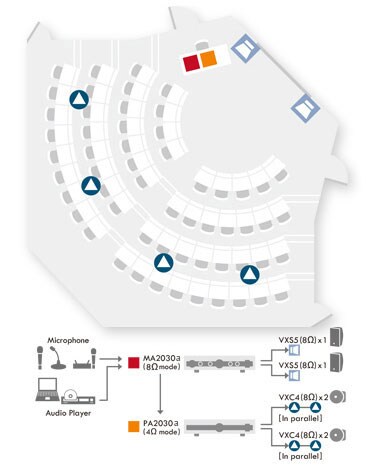

Este sistema es adecuado para su uso en salas de conferencias o salones de actos. Se utiliza un MA2030a en modo de 8 Ω y un PA2030a en modo de 4 Ω accionando un par de altavoces de montaje en superficie VXS5 (8 Ω cada uno) y cuatro altavoces de techo VXC4 (8 Ω cada uno) respectivamente. Se pueden conectar múltiples micrófonos al MA2030a y el nivel global de salida en la sala se puede controlar fácilmente mediante el mando de volumen del panel frontal.

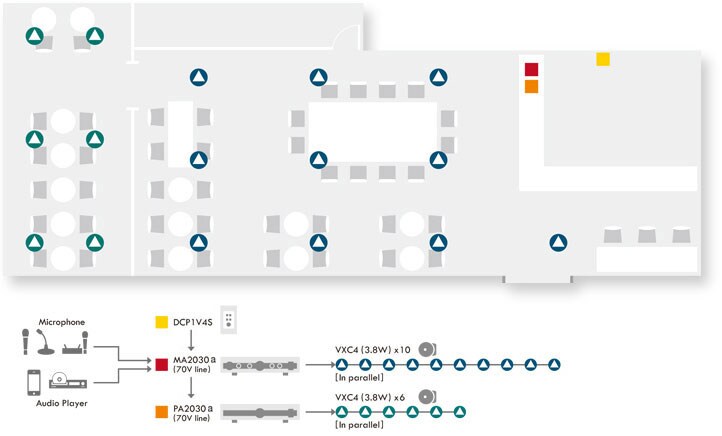

Esta figura muestra un sistema ideal para una cafetería, un bar o un restaurante. Tanto el MA2030a como el PA2030a están configurados para mandar señal a líneas de 70 voltios, accionando un total de 16 altavoces de techo VXC4 en dos zonas a través de sus tomas de transformador de 3,8 W. Los controles propios del MA2030a y del PA2030a pueden utilizarse para el control de volumen independiente en sus respectivas zonas, mientras que un panel de control de pared DCP1V4S permite un cómodo ajuste del volumen general. Dado que el MA2030a acepta la entrad simultánea de reproductores de audio y micrófonos, este sencillo sistema puede manejar la música de fondo típica de un establecimiento junto con anuncios por megafonía y eventos especiales

Esta figura muestra un sistema ideal para un restaurante con áreas de bar y terraza. El MA2120 está configurado para enviar señal a líneas de 100 voltios, accionando un total de ocho altavoces de montaje en superficie VXS3FT a través de sus tomas de transformador de 3,8 W, así como cuatro altavoces de techo VXC3F. El MA2120 puede proporcionar diferentes zonas con diferentes volúmenes en cada zona respectiva. El PA2030a, en modo de conexión de baja impedancia a 4 Ω, acciona un total de cuatro altavoces de montaje en superficie VXS5 en paralelo, proporcionando la misma música de fondo a un nivel superior.

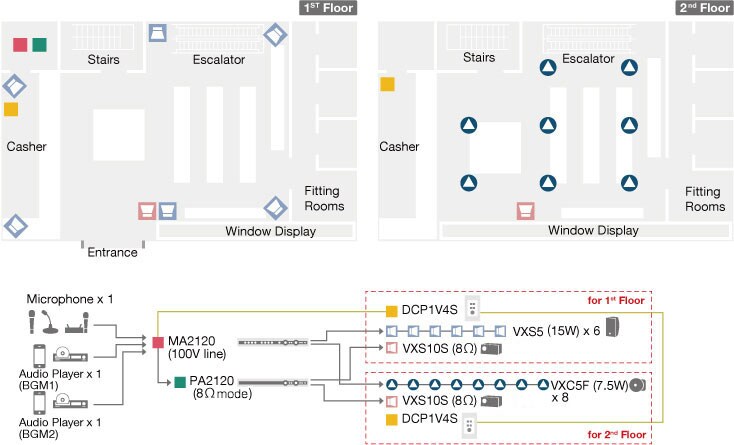

Esta figura muestra un sistema en una tienda de ropa con dos pisos, donde se requiere música diferente y con distinto nivel de volumen en cada piso. El MA2120 está configurado para enviar señal a líneas de 100 voltios, accionando un total de seis altavoces de montaje en superficie VXS5 para el primer piso y ocho altavoces de techo VXC5F para el segundo piso. El amplificador PA2120 adicional acciona un subwoofer VXS10S para cada piso, dotando a la música de mejores graves. Los paneles controladores DCP1V4S permiten manejar el volumen de cada piso, así como la activación/desactivación del micro para hacer anuncios en la tienda.
