Para reuniones

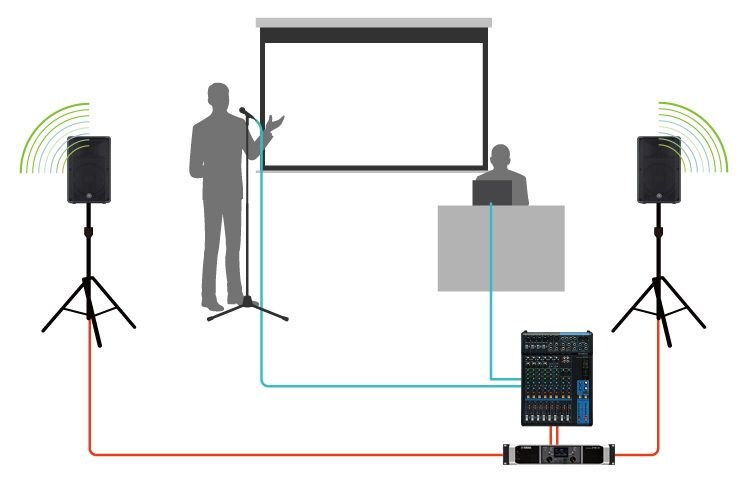

Este es un sistema de audio utilizado para reforzar el sonido de reuniones. Teniendo en cuenta el número de participantes, se han preparado cuatro micrófonos. Se utilizarán una consola analógica MG12XU de 12 canales, un amplificador de potencia PX3 y dos altavoces CBR12.
(1) Primero, coloque la mezcladora en un lugar que no interfiera con la reunión. Coloque la mezcladora en un escritorio o mesa a una altura adecuada donde se pueda operar fácilmente.
(2) Coloque el amplificador y los altavoces. Para evitar la retroalimentación acústica, coloque los altavoces CBR12 a cada lado de los participantes: No apunte los altavoces hacia los micrófonos.
(3) Prepare la alimentación de AC para la mezcladora y el amplificador. Pero no encienda la alimentación hasta que se hayan realizado todas las conexiones.
(4) Conecte la mezcladora y el amplificador con cables XLR. Conecte el amplificador y los altavoces con los cables de los altavoces.
1. Conectando los micrófonos.
Conecte los cuatro micrófonos a los canales 1 a 4 con cables XLR.
2. Encienda la alimentación
(1) Ajuste el GAIN de la mezcladora, el fader y los niveles de volumen del amplificador al mínimo.
(2) Cuando encienda la alimentación, primero encienda la alimentación de la mezcladora y luego la alimentación del amplificador, para evitar la generación de ruido. Nota: cuando apague la alimentación, primero apague el amplificador y luego la mezcladora.
3. Generando el sonido
El ejemplo dado aquí es para un solo canal de micrófono.
(1) Ajuste el nivel del amplificador. Por ahora, ajústelo a la posición de las 12 en punto. Nota: Esta es una configuración de volumen temporal para el amplificador. Reajuste el volumen más tarde según sea necesario a un nivel adecuado.
(2) Active el interruptor de canal STEREO y suba el fader a "0".
(3) Encienda el botón ON del canal 1 y el botón ST, y suba el fader a "0".
(4) Ajuste la GANANCIA con esta configuración para obtener el volumen necesario. Preste atención y ajuste GAIN para que el indicador PEAK del atenuador no se ilumine.
Una vez que se haya completado el ajuste para un micrófono, ajuste el volumen para los otros micrófonos de la misma manera.
4. Apagar los canales no utilizados
Cuando una persona está hablando, cualquier otro micrófono circundante también captará esos sonidos. Al bajar los faders se eliminarán esos sonidos; pero como ya nos hemos tomado el tiempo de ajustar el balance de volumen para cada canal, es mejor usar el botón ON del canal para apagar los canales no utilizados. Esto mantendrá el sonido claro e inteligible.
